BÂTIBUZZ Résidence de l’Arche Esquirol | Toulouse (31)

Nouvelle fiche BâtiBuzz développée dans le cadre du Plan Bâtiment Durable Occitanie : retour d’expérience sur la réhabilitation d’un bâtiment du 18e siècle en logements à occupation de courte et moyenne durée.

En bref...

La Résidence de l’Arche Esquirol est située en hyper centre de Toulouse, à quelques mètres de la station de métro Esquirol. Historiquement, il s’agissait d’une boutique en rez-de-chaussée surplombée d’espaces peu entretenus de stockage de marchandises et de quelques logements.
En 2010, le clos et le couvert ont été refaits sur une partie de l’ensemble foncier. Plus récemment, un risque d’effondrement des étages, longtemps délaissés, a motivé une opération de réhabilitation lourde (reprise structurelle, isolation et changement des équipements). Les édifices existants avaient subi plusieurs traumatismes, avec notamment la construction de la ligne du métro dans les années 1990, puis l’explosion de l’usine AZF en 2001.

Le complexe locatif de type appart-hôtel est aujourd’hui constitué de quatre immeubles distincts. Trois bâtis existants forment les façades des n°11, 13 et 15 de la rue des Changes. Une construction neuve a été ajoutée sur une ancienne dent creuse, le long de la rue Malcousinat, participant ainsi à la reconstruction de la ville sur la ville. Le périmètre de cette fiche BâtiBuzz se concentre sur les trois bâtis anciens réhabilités.

Points et chiffres clés

  • Livraison : septembre 2021
  • Origine du bâti : 18e siècle
  • Surface : 849 m² (486 m² réhabilités, 363 m² de construction neuve)
  • Coût de l’opération : 3,6 M€ HT (en deux phases : 2010 et 2019)
  • Réhabilitation en centre ancien
  • Bâti ancien et matériaux biosourcés : colombages avec remplissage en béton de chanvre et briques foraines
  • Construire la ville sur la ville

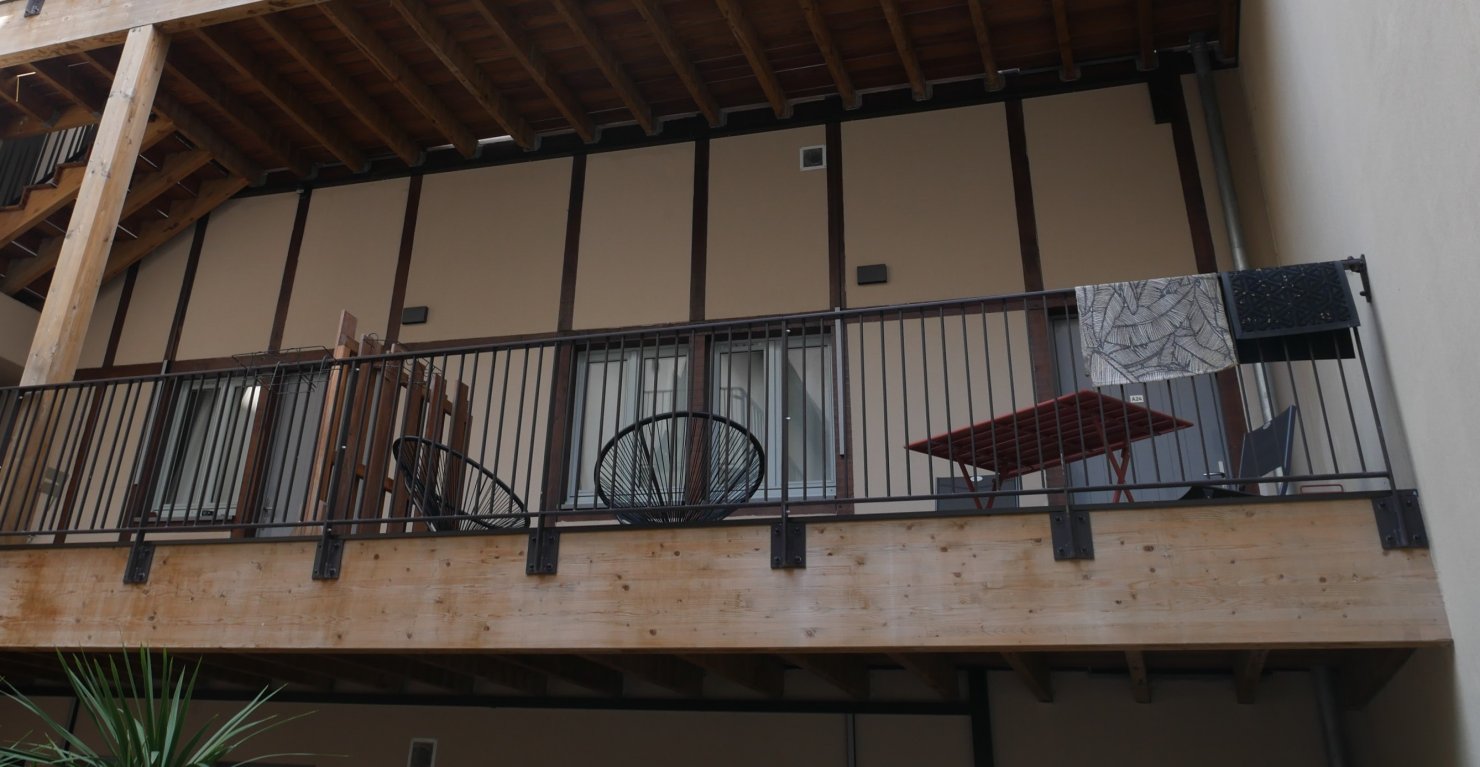

Mur en colombage avec remplissage béton de chanvre

Photo : SARL MIK MAK

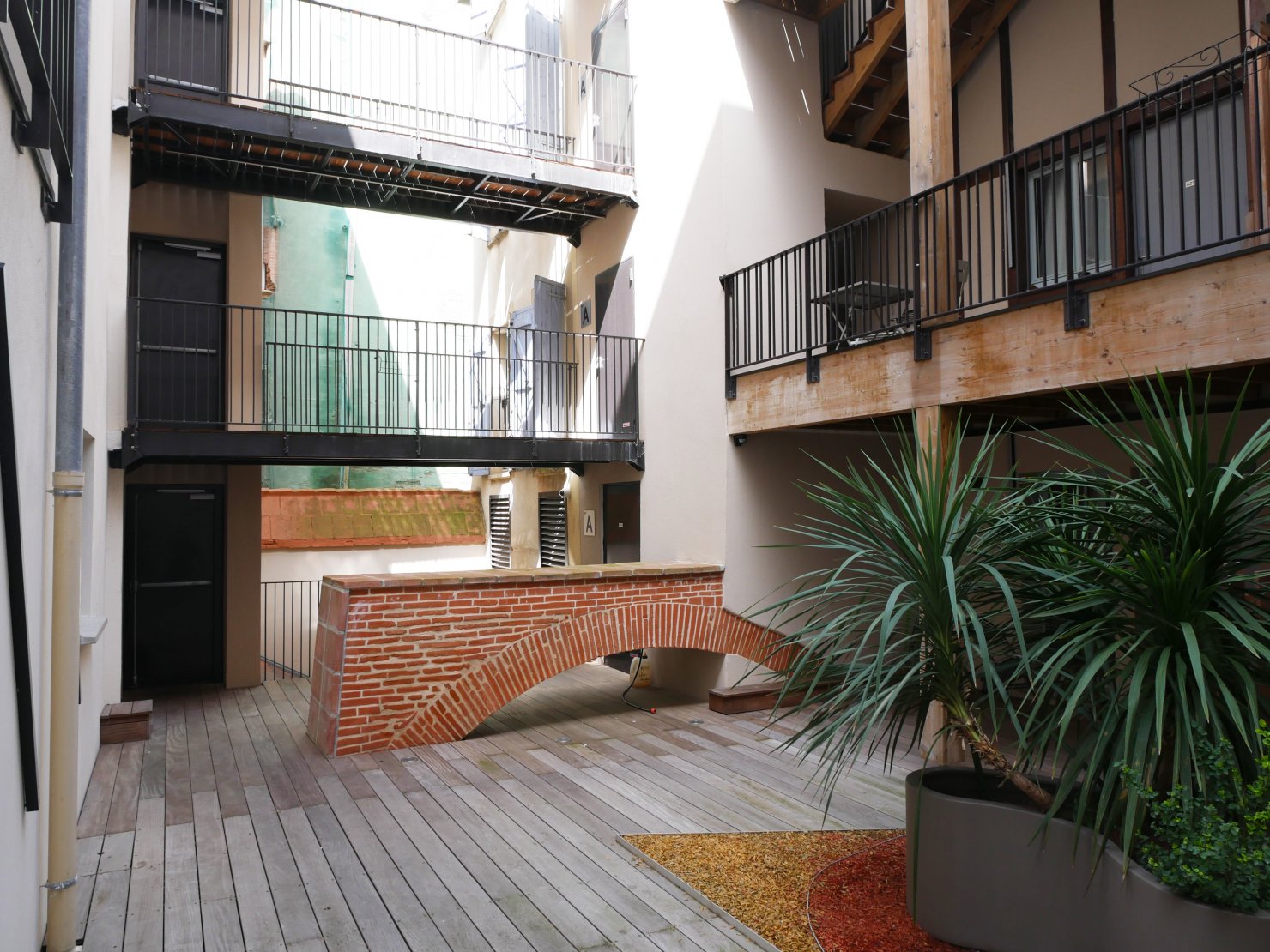

Arche visible depuis la cour intérieure

Photo : Envirobat Occitanie

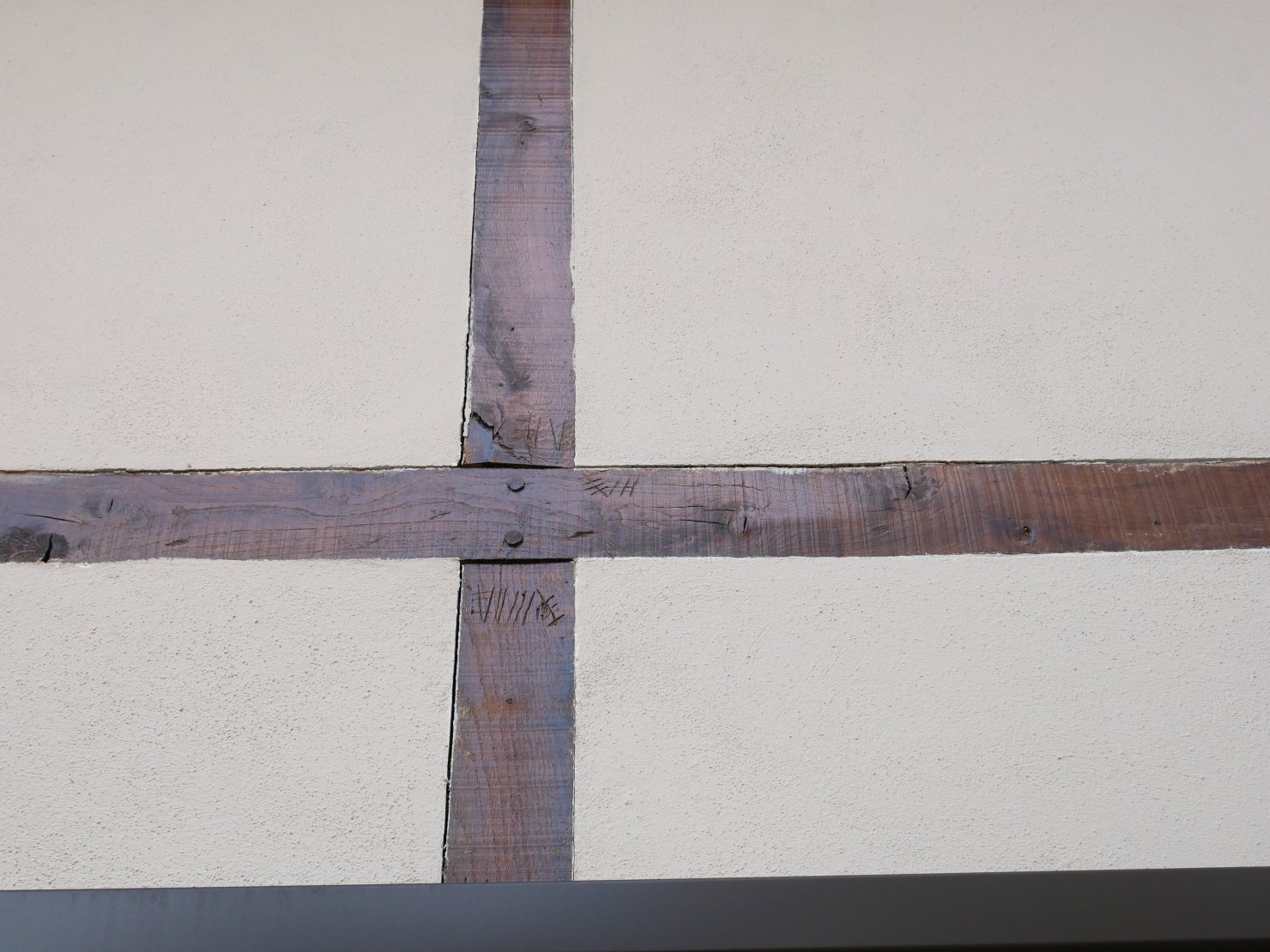

Marquages d’assemblage du colombage

Photo : Envirobat Occitanie

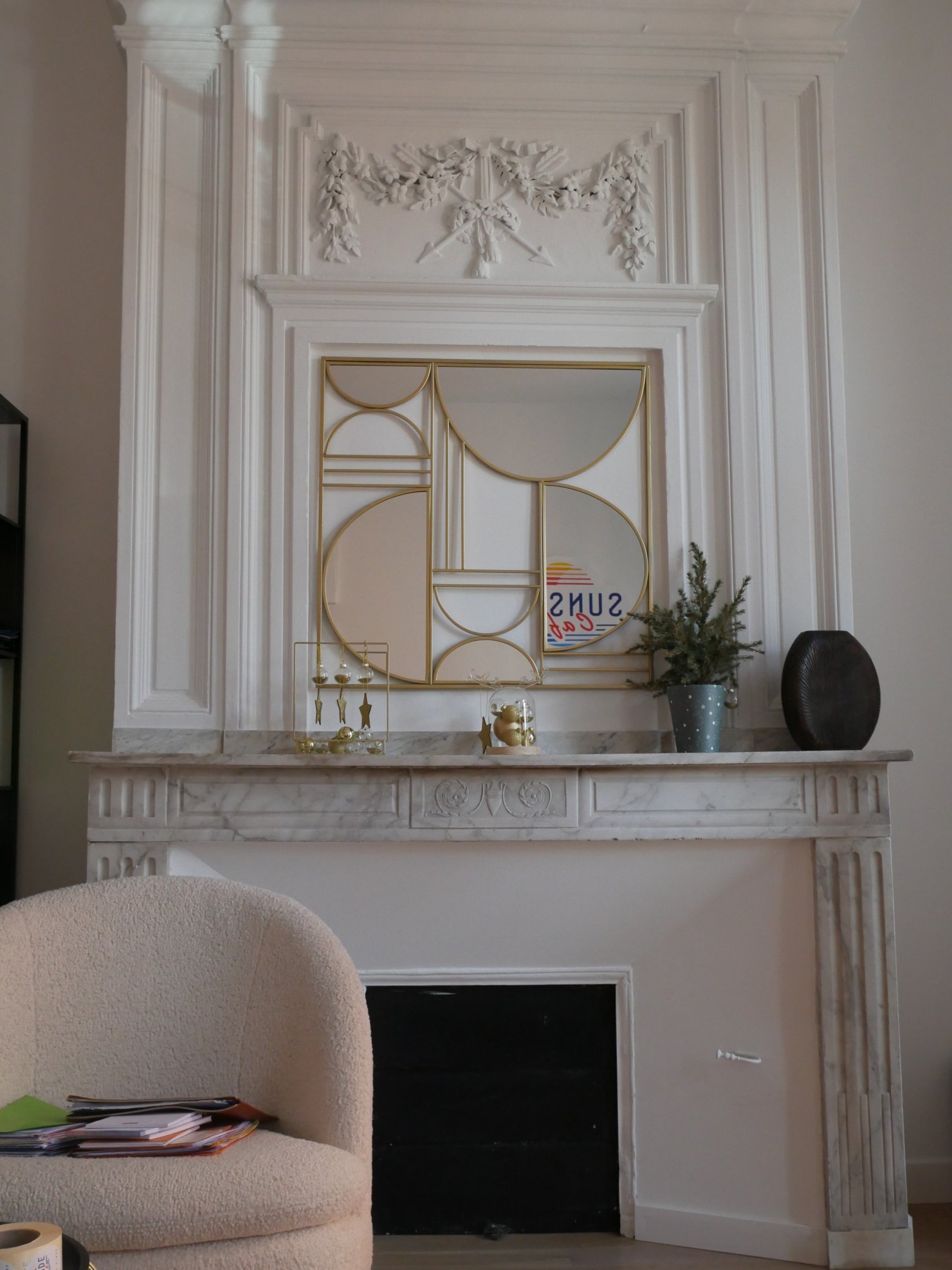

Réemploi de la cheminée raccourcie

Photo : Envirobat Occitanie

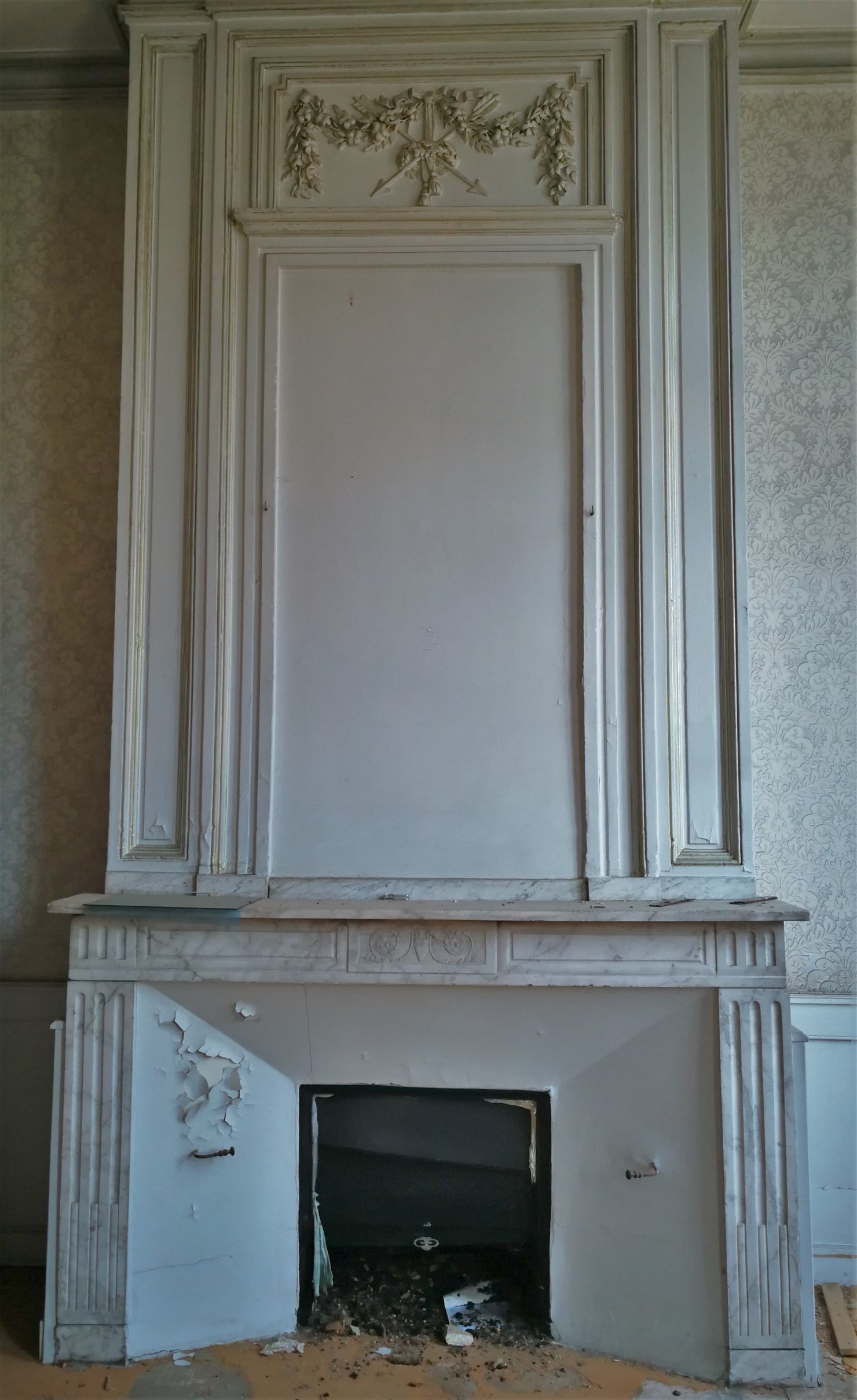

Cheminée avant réhabilitation

Photo : SARL MIK MAK

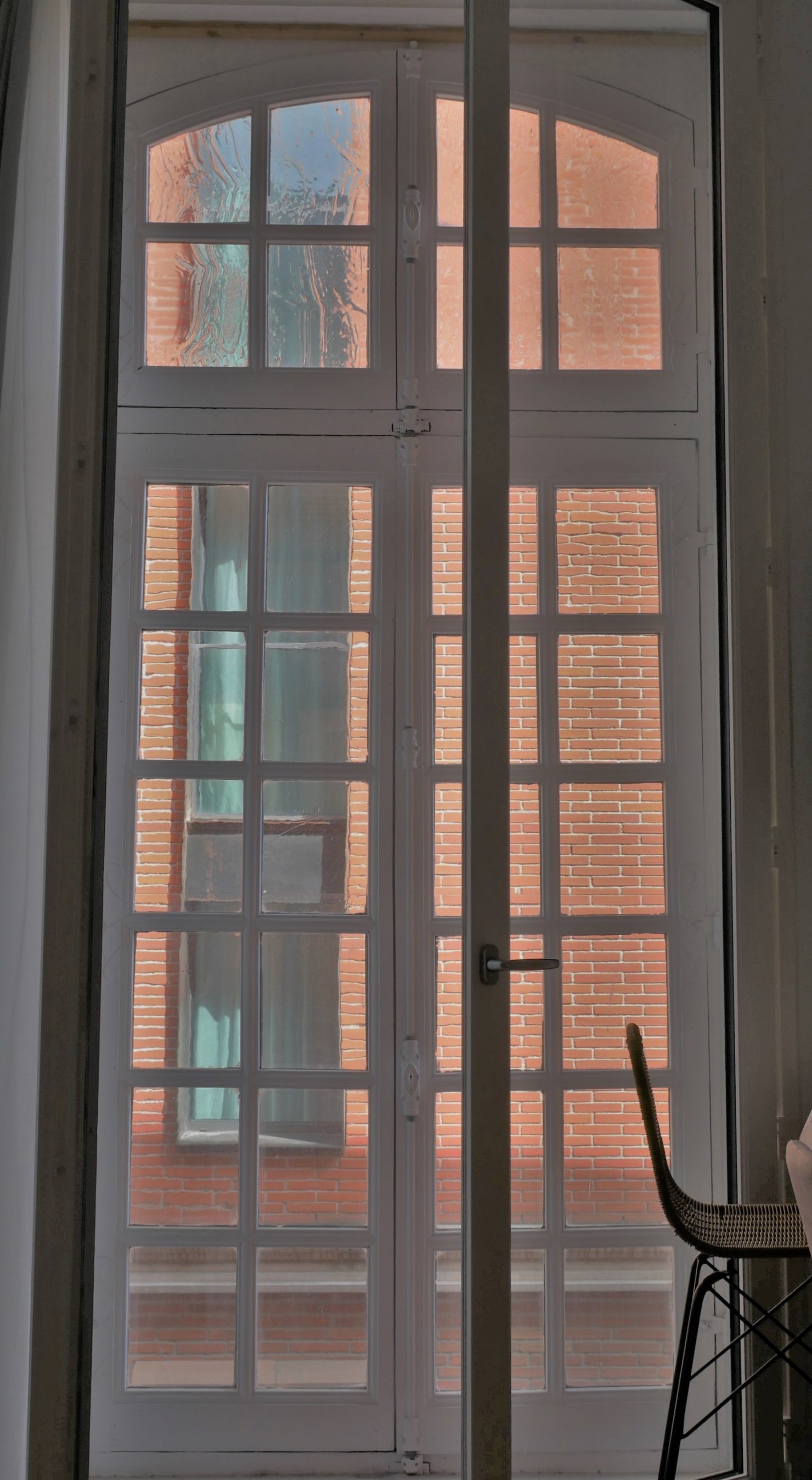

Menuiserie bois d’époque simple vitrage conservée, doublée au nu intérieur d’une menuiserie bois double vitrage

Photo : Envirobat Occitanie

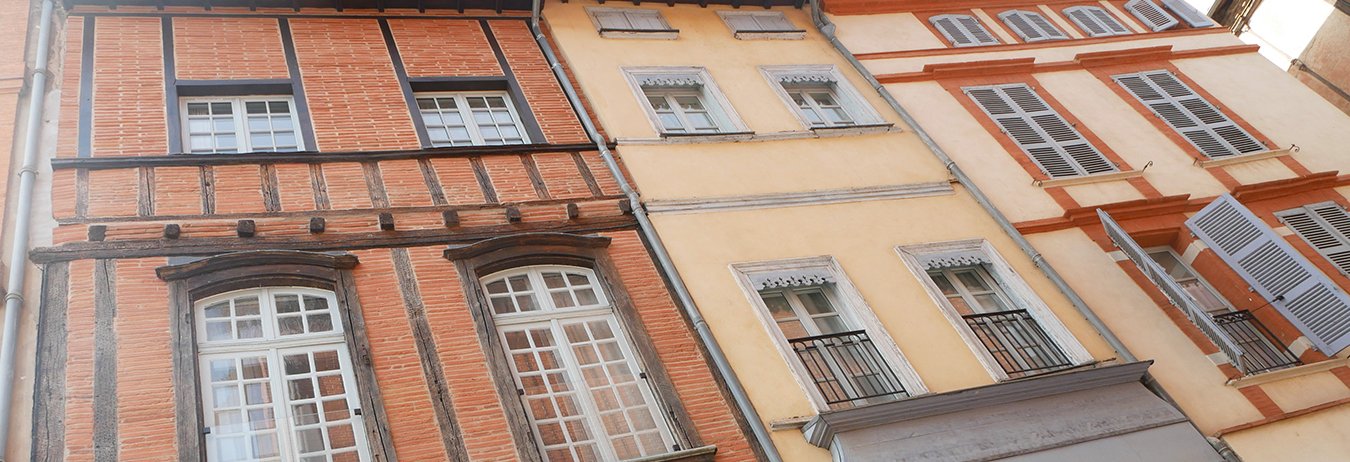

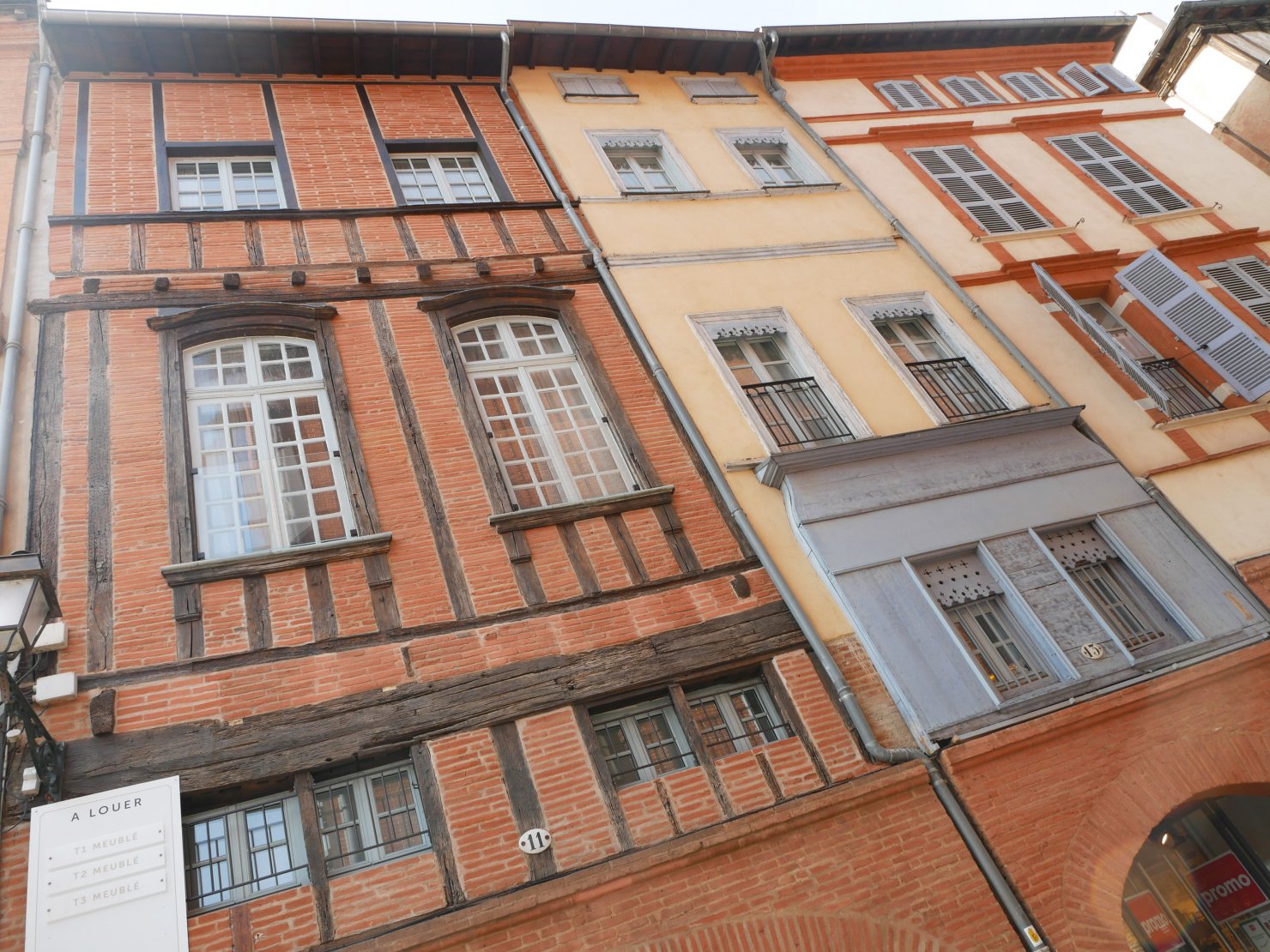

Façades de la résidence, côté rue des Changes

Photo : Envirobat Occitanie

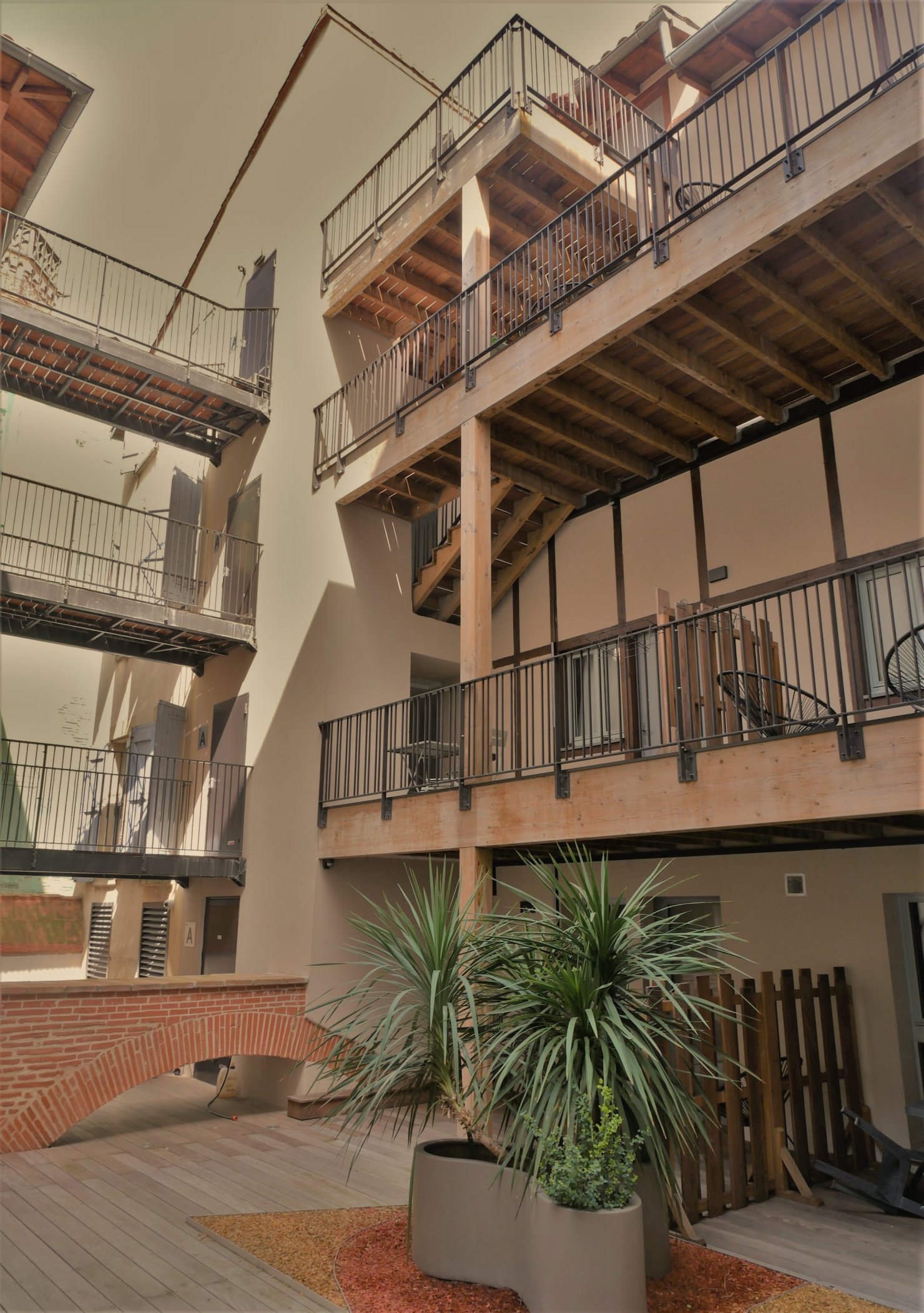

Vue sur le nord depuis la cour intérieure

Photo : Envirobat Occitanie

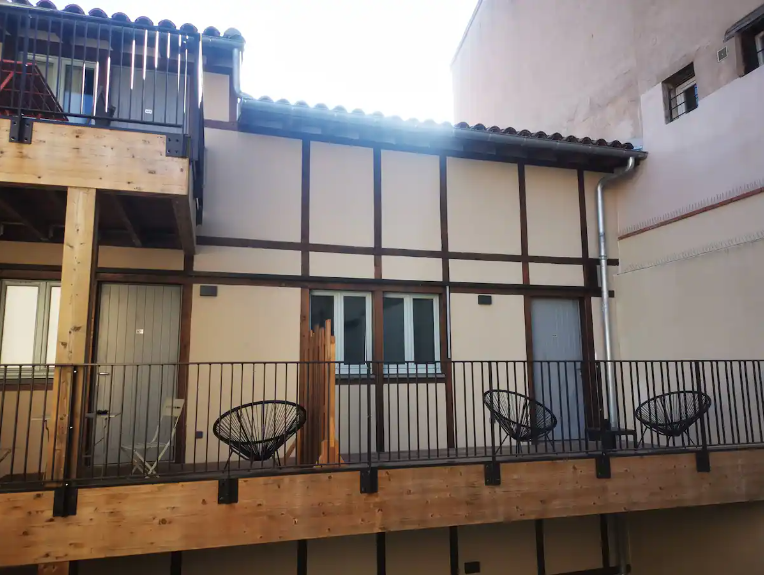

Coursive en bois aménagée en terrasse

Photo : Envirobat Occitanie

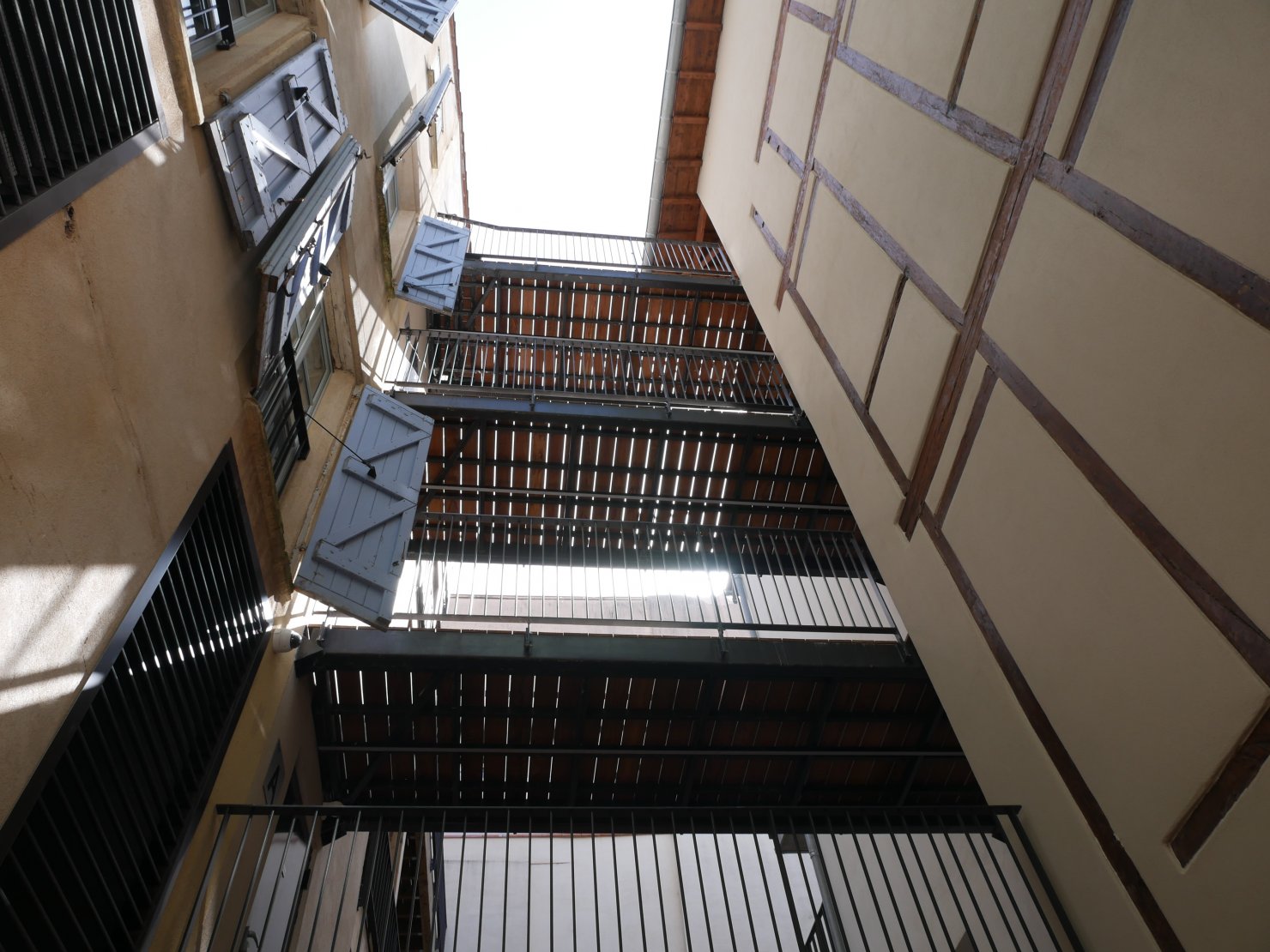

Vue sur les passerelles métalliques depuis l’entrée de la résidence

Photo : Envirobat Occitanie

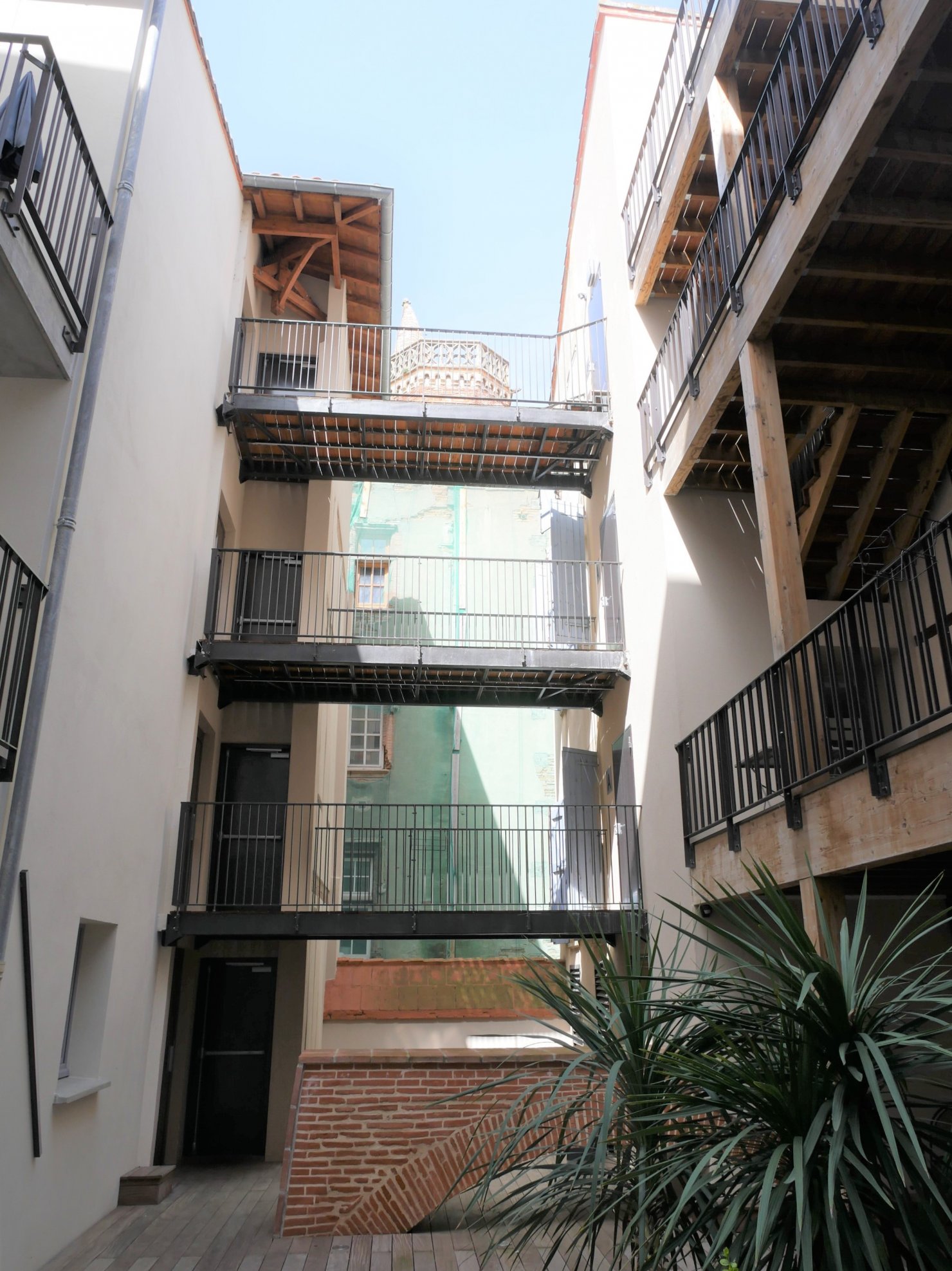

Cour intérieure

Photo : Envirobat Occitanie

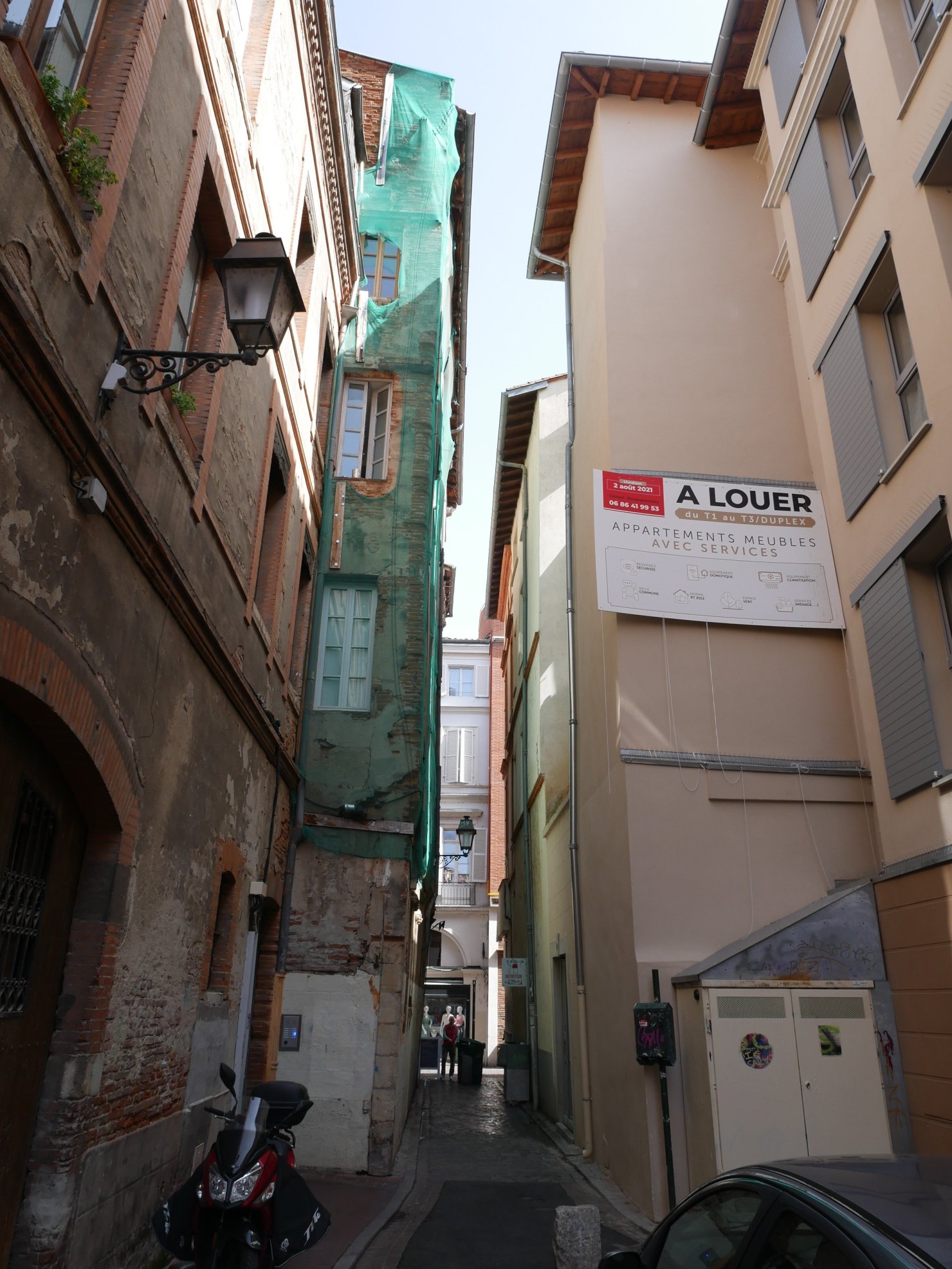

Vue depuis la très étroite rue Malcousinat

Photo : SARL MIK MAK

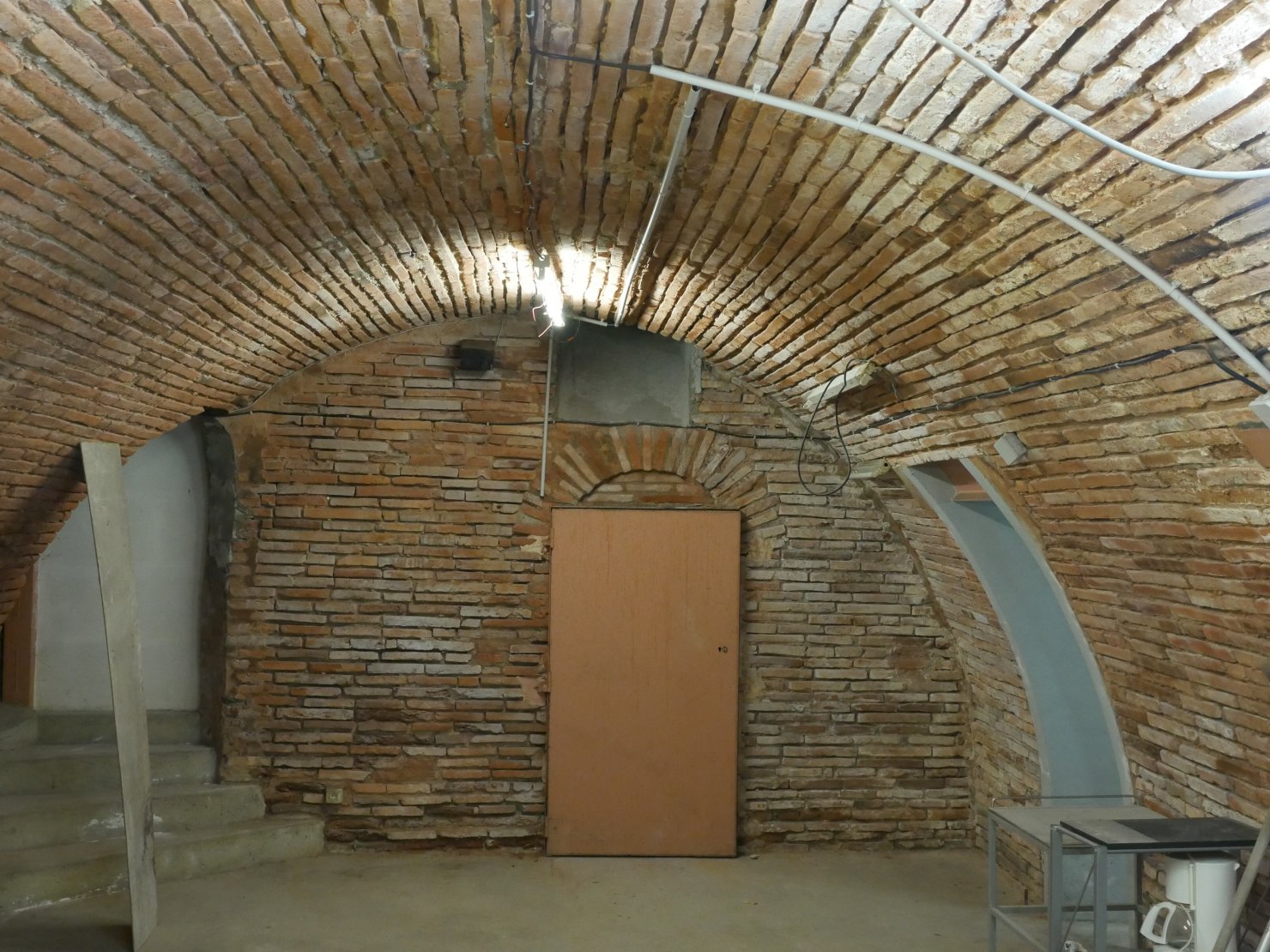

Cave voutée

Photo : Envirobat Occitanie

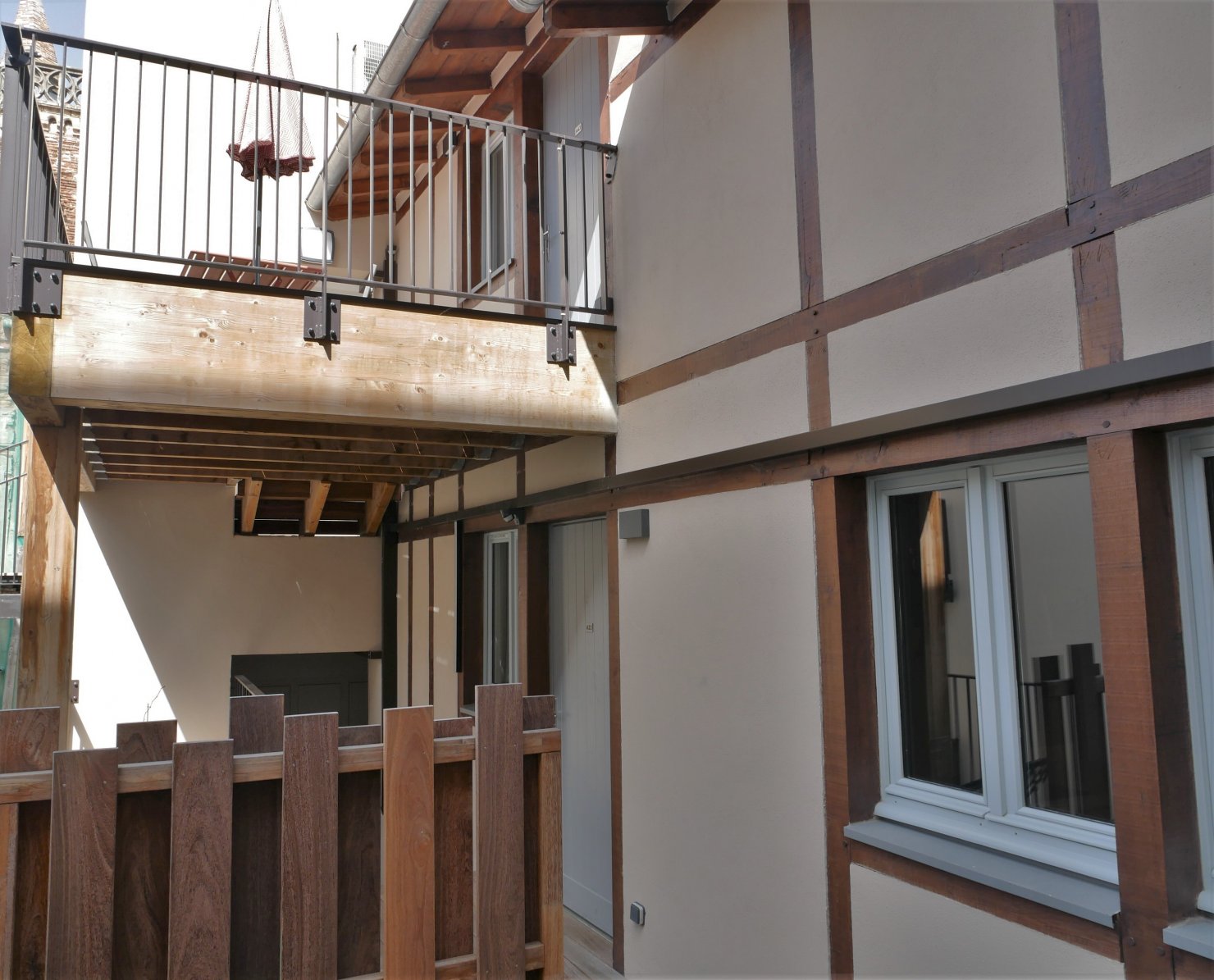

Vue sur colombage depuis la coursive

Photo : Envirobat Occitanie

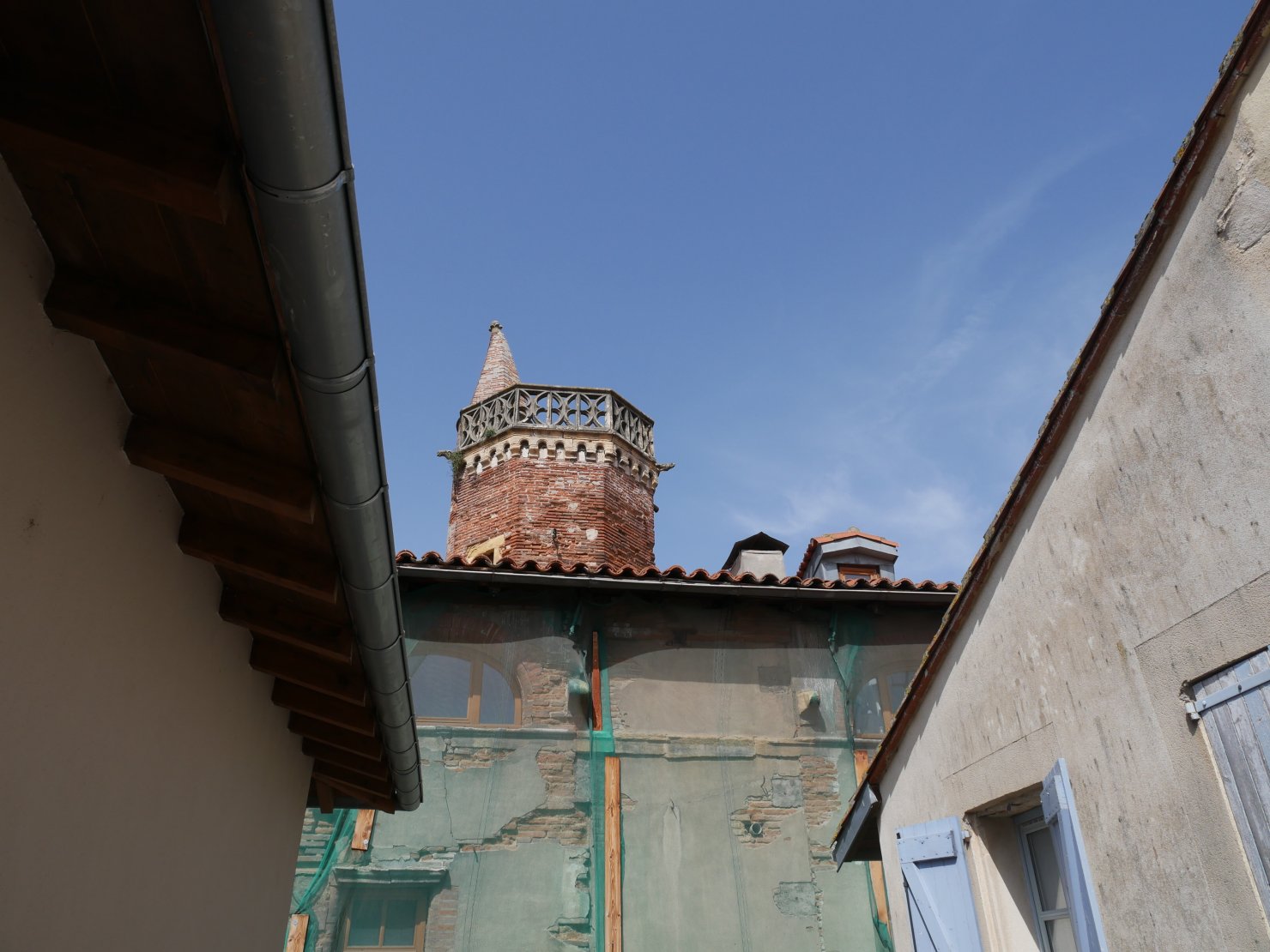

Vue sur le sommet de la tour de l’Hôtel de Brucelles (16e siècle)

Photo : Envirobat Occitanie

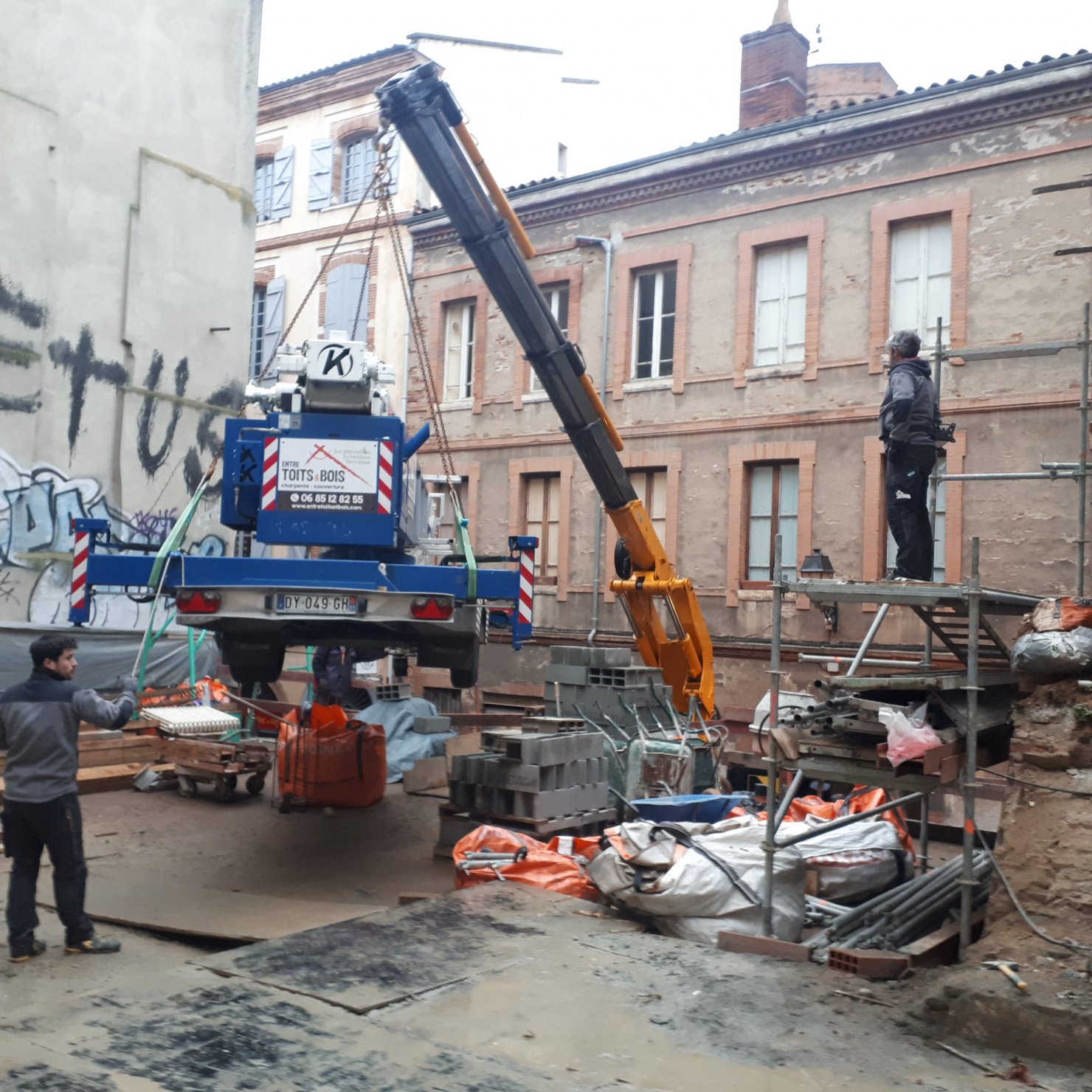

Grutage de la grue du charpentier

Photo : SARL MIK MAK

Fiche opération

Réhabilitation en centre ancien
Logements de courte et moyenne durée
Matériaux biosourcés : colombage avec remplissage en béton de chanvre et briques foraines
Qualité d’usage : coursives, terrasses et cour intérieure

Situation géographique

Choix constructif / équipement

Système constructif

  • Structure & murs extérieurs :
    • Murs existants en briques foraines de terre cuite, isolés par l’intérieur en laine de verre sur 14 cm (R = 4,22 m².K/W), intérieur en plaques de plâtre.
    • Sur les bâtiments 11 et 13 - côté cour - colombage avec un remplissage en béton de chanvre de 28 cm (R = 3,3 m².K/W) sur les 3 derniers niveaux, enduit intérieur à la chaux.
    • Surélévation du bâtiment 11 - côté rue - colombage avec un remplissage en briques foraines.
    • Passerelles métalliques et coursives en bois.
  • Charpente & couverture :
    • Charpente : traditionnelle, en bois
    • Couverture : tuiles canal de terre cuite
  • Parois vitrées :
    • Certaines menuiseries anciennes en bois simple vitrage ont été conservées et doublées par l’intérieur avec une menuiserie bois double vitrage.
    • Menuiseries bois double vitrage avec occultation par des volets battants en bois.
  • Planchers :
    • Planchers intermédiaires : collaborants mixte acier-béton sur IPN isolés en sous-face avec une laine de roche haute densité sur 15 cm
    • Plancher bas : béton

Équipements

  • Chauffage :
    • PAC air/air (P1 = 33,5 kW et P2 = 28 kW).
    • Deux unités extérieures centrales situées dans le local technique.
    • Unités intérieures réparties dans les logements.
  • Rafraichissement : PAC réversible.
  • Ventilation : VMC simple flux hygro A.
  • Eau chaude sanitaire : Chauffe-eau électriques individuels.
  • Éclairage : luminaires LED.

Chiffres-clé

Calendrier

  • Livraison : septembre 2021

Caractéristiques

  • 20 logements à occupation de courte et moyenne durée

Surfaces

  • Surface de plancher : 849 m² (486 m² réhabilités, 363 m² neufs)

Coûts

  • 3,6 M € HT (projet décliné en deux phases : 2010 puis 2019)
