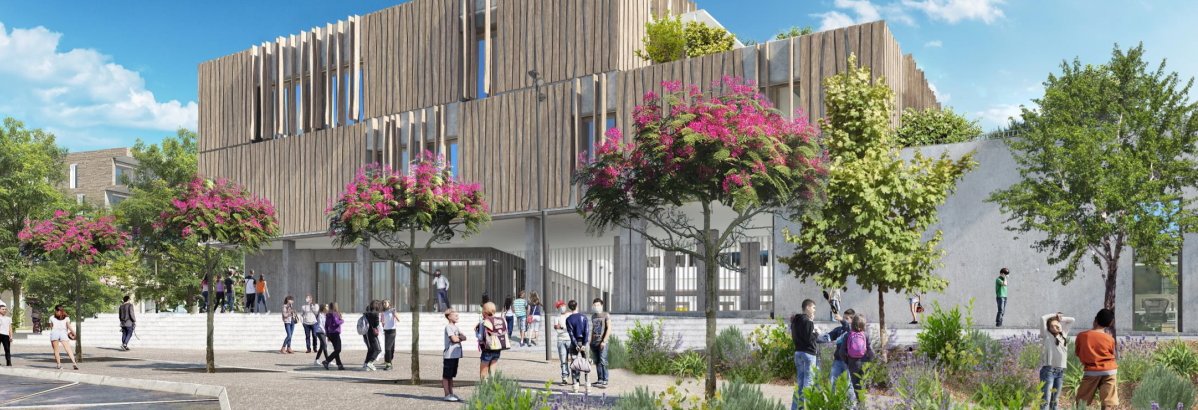

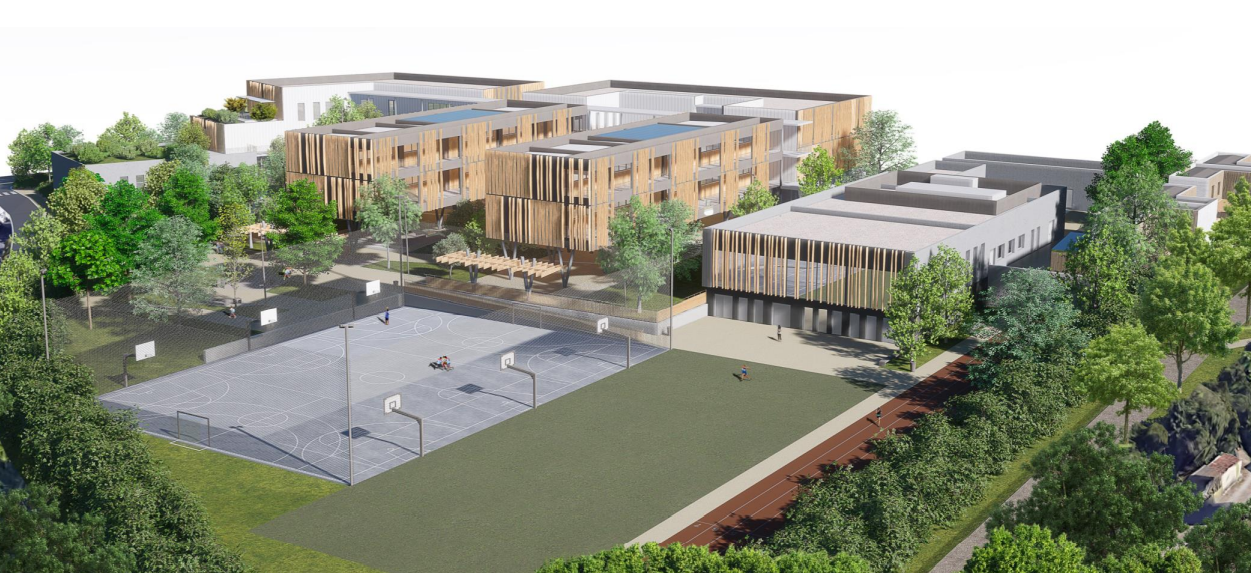

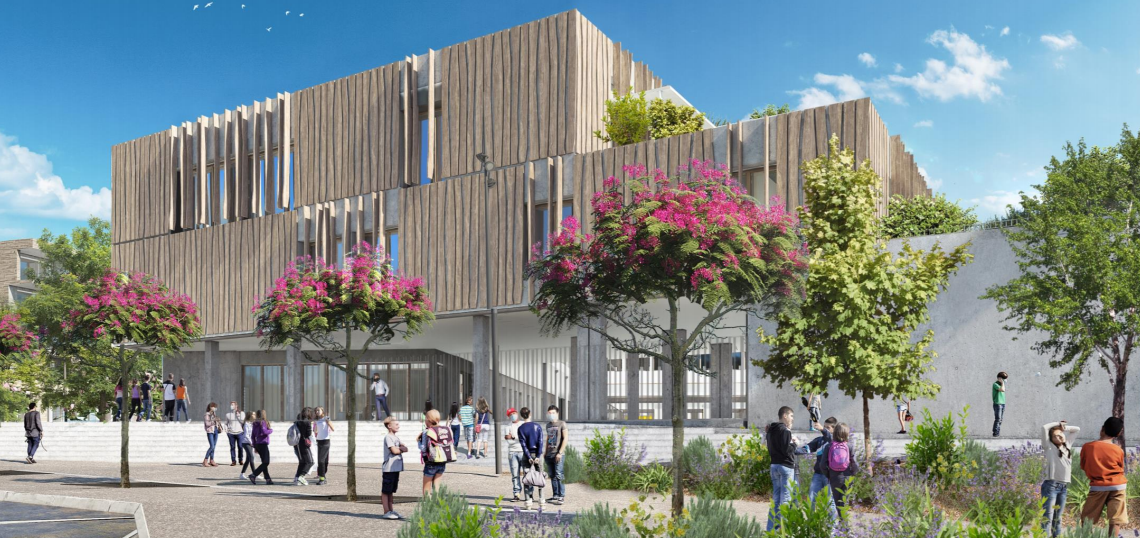

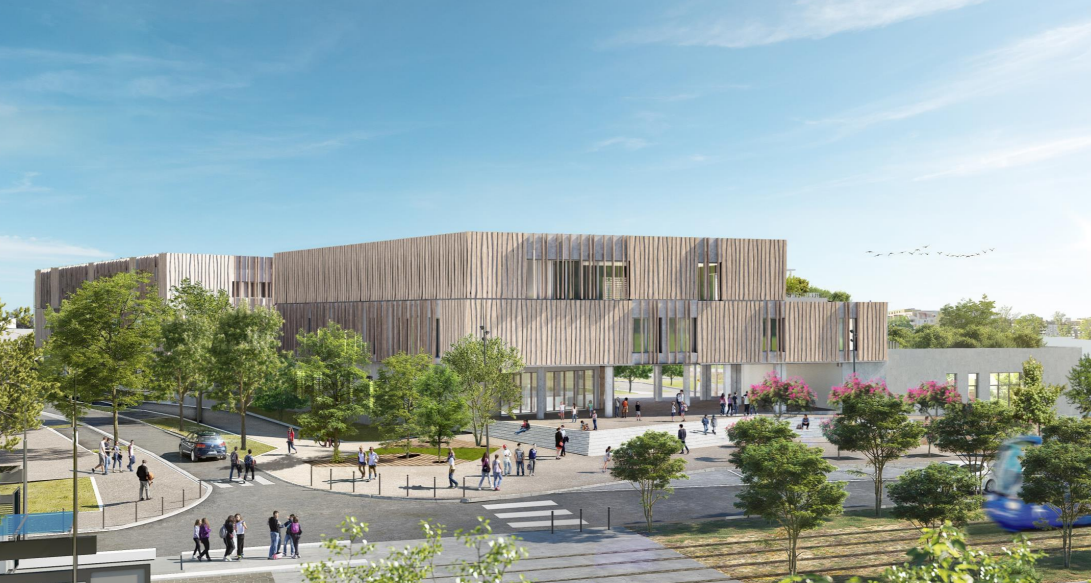

Collège de Port Marianne | Montpellier (34)

Système constructif

• Structure : mixte bois - béton : dalles et poteaux-poutres béton sauf salles banalisées en modules bois, façades en ossature bois
• Charpente et couverture :
  • Toiture-terrasse : dalle béton avec isolation en polyuréthane (20 cm) sous végétalisation (R = 9 m².K/W)
  • Toiture en ossature bois : isolation en laine minérale (40 cm) (R = 10 m².K/W)
• Murs extérieurs :
  • Enseignement spécialisé : ossature bois avec isolation fibre de bois (20 cm) (R = 5,37 m².K/W)
  • Enseignement banalisé : ossature bois avec isolation fibre de bois (14 cm) et textile recyclé (6 cm) (R = 4,95 m².K/W)
  • Rez-de-chaussée et sur coursives : béton avec isolation laine de verre (16 cm) (R = 5 m².K/W)

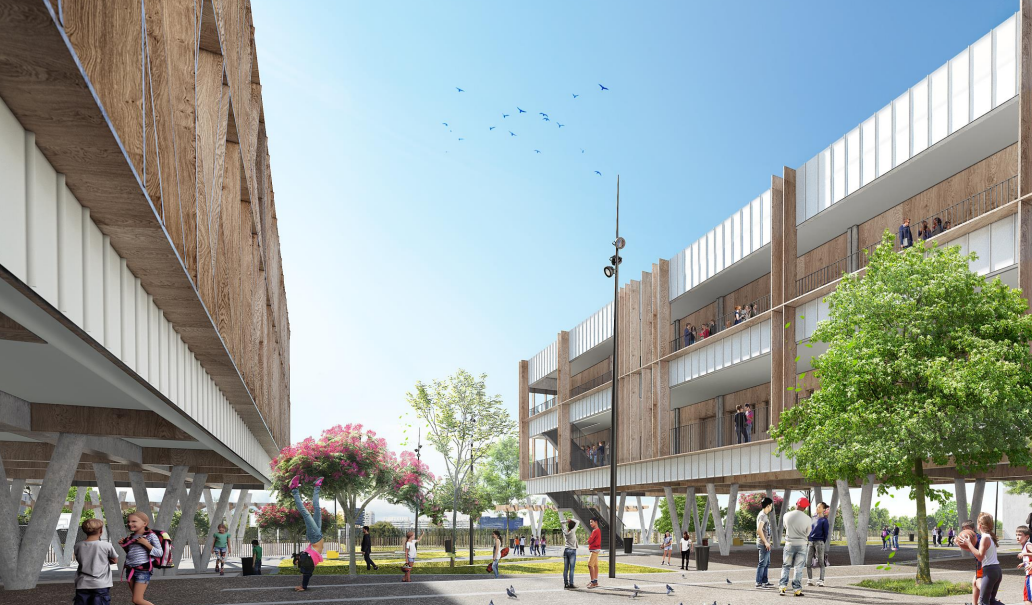

  • Revêtements de façade : bardage métallique, bardage bois ou béton brut suivant les expositions/étages
• Plancher bas :
  • Sur préau : isolation en ouate de cellulose (22 cm) (R = 5,5 m².K/W)
  • Sur terre-plein : béton avec isolation en sous-face en polystyrène extrudé (16 cm) (R = 4,9 m².K/W)
  • Sur parking : béton avec isolation projetée en sous-face (20 cm) (R = 4,9 m².K/W)
• Menuiseries :
  • Châssis : aluminium
  • Vitrages : double vitrage (Uw = 1,4 W/m².K et Sw =0,3 - 0,51)
  • Occultations : lames verticales fixes, volets roulants, brise-soleils orientables, stores thermiques intérieurs

Équipements

• Chauffage :
  • Production : réseau de chaleur de la ville de Montpellier, P = 402 kW
  • Émission :
    • Bureaux : radiateurs
    • Salles de classe, CDI, salle polyvalente... : batteries chaudes de ventilation
• Eau Chaude Sanitaire :
  • Ballons électriques (30L ou 50L)
• Ventilation :
  • 10 centrales double-flux
• Refroidissement :
  • Production : groupe froid, P = 168 kW, EER = 3,98
  • Emission : batteries froides de ventilation
• Eclairage : LED, gradation automatique et
  détection de présence
• Production d’énergie :

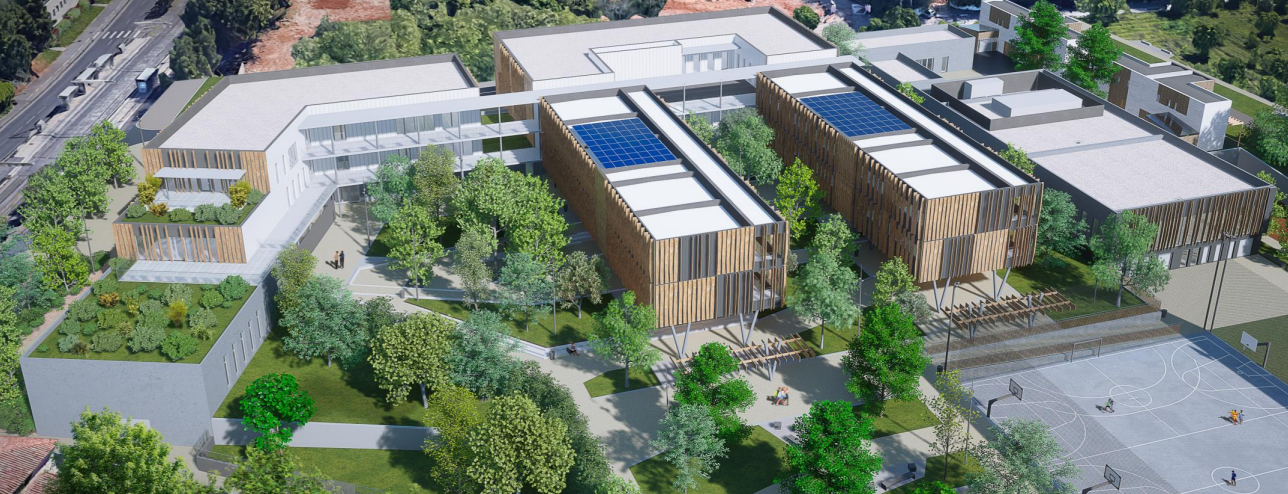

  • Photovoltaïque en autoconsommation en priorité
    • P = 40 kWc
