Complexe sportif Louis Boudou | Marseillan (34)

Le projet de réhabilitation et extension du complexe sportif de Marseillan a été reconnu Bâtiment Durable Occitanie niveau OR en juillet 2022 pour sa phase Conception.

L’extension et réhabilitation du complexe sportif de Marseillan est une adaptation à la demande sportive actuelle sur la commune, à partir de deux terrains naturels jouxtant le complexe existant vieillissant construit en 1991 et qui nécessite d’être réhabilité. Le stade existant, non conservé pour cause de vétusté trop importante, libère quant à lui une emprise foncière pour une opération immobilière.
Le nouveau complexe permettra d’accueillir plus de 750 utilisateurs, entre associations sportives et activités scolaire (collège à proximité).

Le projet vise à garantir une performance énergétique élevée et des conditions de confort acceptables sans climatisation, raison pour laquelle un Marché Global de Performance a été contractualisé sur 10 ans avec le groupement en charge de la conception, la réalisation, l’exploitation et la maintenance. Les décisions sont prises en fonction du coût global, les consommations énergétiques sont anticipées et contractualisées, les conditions d’entretien et de maintenance regardées de près et les performances sécurisées par un commissionnement.

Pour limiter son empreinte environnementale, le projet prévoit de conserver au maximum le gymnase existant (interventions ponctuelles sur la structure, isolation existante conservée et renforcée, réutilisation des équipements sanitaires), d’utiliser du bois et du béton bas carbone pour les extensions et d’éviter l’évacuation de terre via un travail altimétrique fin sur les terrassements.
Pour le terrain synthétique du nouveau stade, une solution de remplissage à base de liège et de coco est envisagée en alternative au caoutchouc.

Axonométrie du gymnase

Photo : BPA Architectes

Axonométrie du stade d’honneur

Photo : BPA Architectes

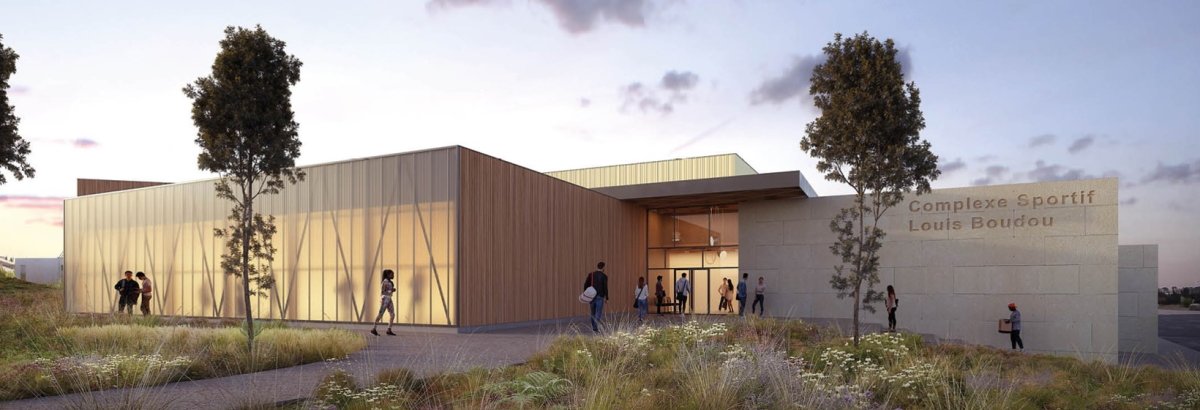

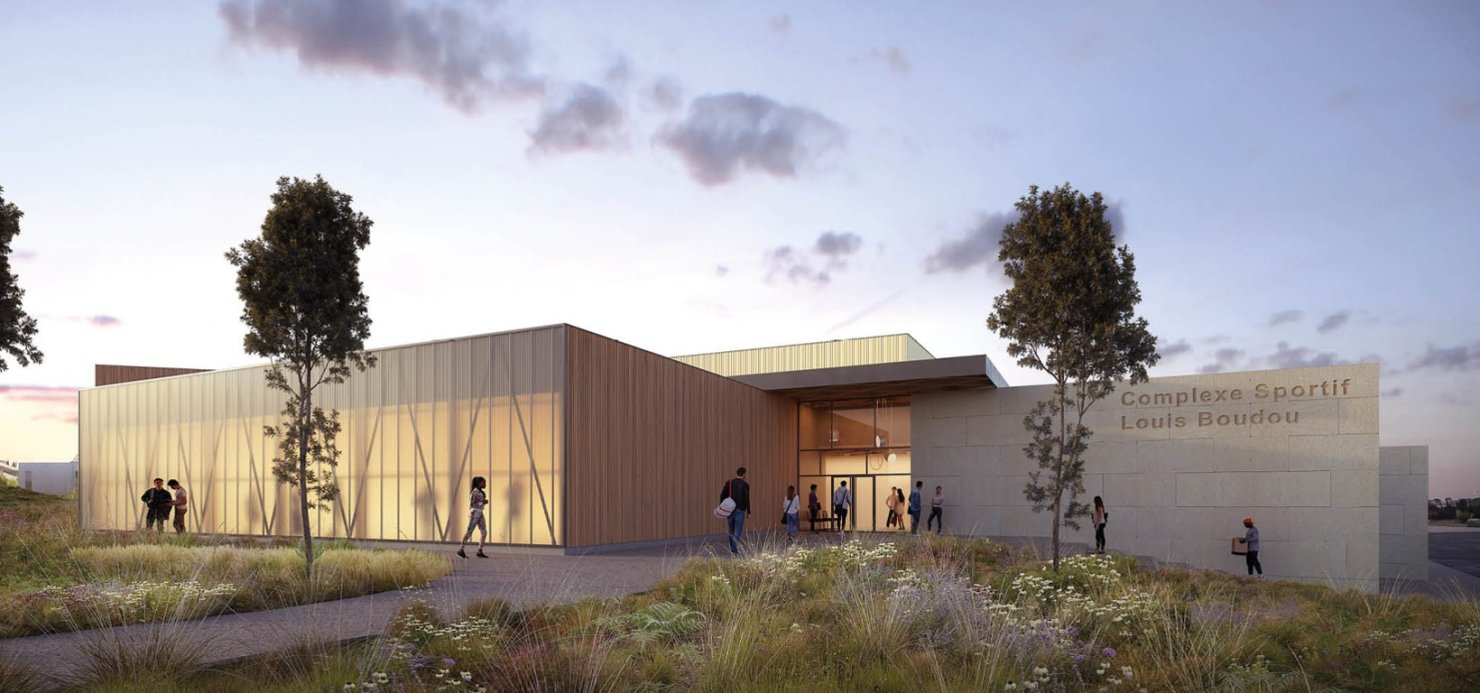

Perspective projet

Photo : BPA Architectes

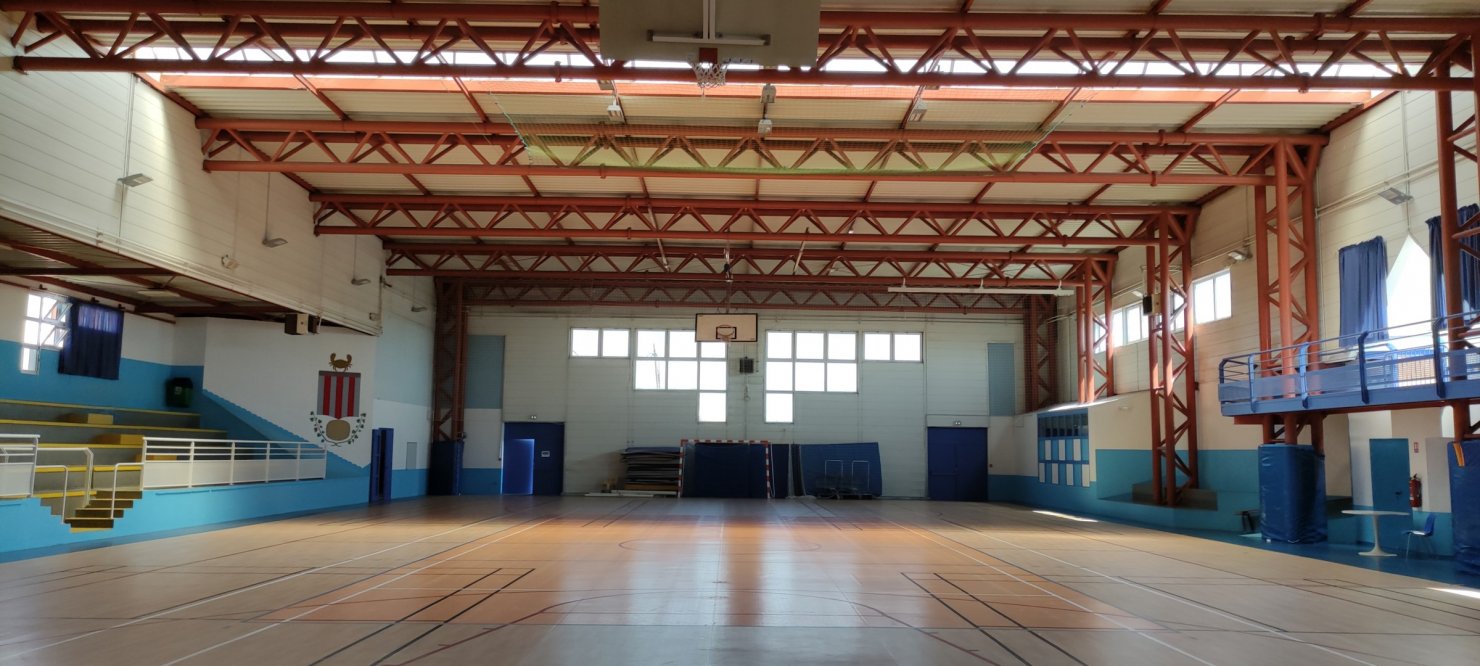

Intérieur du gymnase existant

Photo : BPA Architectes

Fiche opération

  • Usages : Salles de sport (expression libre, musculation, agrès, boxe, dojo et annexes), gymnase (grande salle multisports et gradins), bureaux, stade (tribunes avec vestiaires) ; usagers : plus de 750 personnes (associations et collège)
  • Localisation : Chemin de la Salvetat, 34340 Marseillan
  • Démarche qualité : Bâtiment Durable Occitanie
    • Climat : Méditerranée
    • Densité : Rural
    • Référentiel : v 3.31

Situation géographique

Choix constructif / équipement

Système constructif

  • Mode constructif :
    • Club house : structure béton
    • Tribunes : structure béton, charpente bois
    • Gymnase : structure béton et charpente métallique pour l’existant, structure bois pour les extensions
  • Murs extérieurs :
    • Club house : mur béton ; isolation polystyrène 16 cm sous plaques de plâtre (R = 5,3 m².K/W)
    • Tribunes : mur béton ; isolation laine de verre 12 cm sous plaques de plâtre (R = 3,8 m².K/W)
    • Gymnase Extensions : mur ossature bois ; isolation laine de bois 20 cm + fibre de bois 4 cm ; bardage métallique ventilé (R = 6,5 m².K/W)
    • Gymnase Rénovation : mur béton ; isolation extérieure polystyrène expansé 16 cm sous enduit ; isolation intérieure laine de roche 12 cm (R = 8,5 m².K/W )
  • Toitures :
    • Club house et Tribunes : dalle béton ; isolation polyuréthane 14 cm par au-dessus sous étanchéité (R = 6,3 m².K/W)
    • Gymnase Extensions : tôles acier nervurées sur structure bois ; isolation laine de roche 16 cm sous étanchéité (R = 4,2 m².K/W)
    • Gymnase Rénovation : ajout d’une isolation en laine de roche de 18 cm sous étanchéité par-dessus l’existant : tôles acier nervurées sur structure métallique existante avec isolation en polystyrène expansé 6 cm sous étanchéité (R = 6,5 m².K/W)
  • Plancher bas :
    • Club house : dalle béton sur terre-plein ; isolation polystyrène extrudé 6 cm sous chape (R = 2 m².K/W)
    • Tribunes : dalle béton sur terre-plein ; isolation polystyrène extrudé 7 cm sous chape (R = 2,4 m².K/W)
    • Gymnase Extensions : dalle béton sur terre-plein ; isolation polystyrène extrudé 7,5 cm sous chape (R = 2,4 m².K/W)
  • Menuiseries extérieures :
    • Châssis : aluminium
    • Vitrages : double vitrage (Uw < 1,6 W/m².K) (Sg = 38% ou 59% suivant les locaux et orientations) ; polycarbonate avec traitement solaire pour salles de sport (Sg = 30%)
    • Occultations : volets et débord de toiture (club-house), brise-soleil horizontaux fixes (tribunes), brise-soleil horizontaux fixes et débord de toiture (gymnase)

Équipements techniques

  • Chauffage :
    • Gymnase :
      • Production : chaufferie mixte bois granulés 120 kW / gaz 180 kW
      • Emission : panneaux rayonnants (grande salle, salles expression libre et agrès) ou radiateurs
    • Club house :
      • Production : PAC à technologie VRV (Volume de Réfrigérant Variable) ; P = 12 kWth ; COP = 3,7
      • Emission : ventilo-convecteurs
    • Tribunes :
      • Production : 2 PAC air/eau ; P = 23 kWth ; COP = 2,6
      • Emission : radiateurs
  • Eau Chaude Sanitaire :
    • Gymnase : chaufferie bois/gaz, bouclage isolé classe 4
    • Club house : ballon électrique de petite capacité
    • Tribunes : semi-accumulation sur PAC air/eau, bouclage isolé classe 4
  • Ventilation :
    • Gymnase, Club house et Tribunes : CTA (Centrales de Traitement d’Air) double-flux
    • VMC simple-flux pour les sanitaires
  • Refroidissement :
    • Pas de système actif
    • Rafraîchissement par ventilation naturelle ou mécanique nocturne, brasseurs d’air pour quelques locaux
  • Eclairage : LED avec détection de présence et gradations
    • Eclairage stade : LED
    • Eclairage parking : LED avec horloge et intercrépusculaire
  • Production d’énergie :
    • Photovoltaïque : P = 76 kWc (toitures des extensions du gymnase)
    • Autoconsommation et revente du surplus
  • Pilotage : GTB (report compteurs et remontées équipements techniques)

Chiffres-clé

Calendrier

  • Etudes de programmation : 2013 puis 2020
  • Début des travaux : avril 2022
  • Livraison : novembre 2023

Caractéristiques

  • Nombre de bâtiments : 3
    • Gymnase rénové et extensions
    • Club-house (locaux associatifs) - Neuf
    • Tribunes et vestiaires (260 places assises) - Neuf
  • Nombre de niveaux : 1 ou 2
    • Gymnase : RDC
    • Club-house : RDC
    • Tribunes : R+1
  • Nombre d’utilisateurs : + 750 personnes (collège et associations)
  • Classement ERP : 3e catégorie

Surfaces

  • Surfaces utiles :
    • Tribunes : 337 m²
    • Club House : 275 m²
    • Gymnase Extensions : 937 m²
    • Gymnase Rénovation : 1684 m²

Coûts

  • Budget prévisionnel Travaux : 7,4 M€ HT
  • Coût au m² (hors VRD, honoraires) : 1905 € HT/m²
  • Coût total au m² : 2520 €H T/m²
  • Coût VRD : 1,3 M€ HT
  • Coût Honoraires : 785 k€ HT
  • Coût travaux stade d’honneur (VRD inclus) : 6300 € HT/m²
  • Coût travaux gymnase rénové : 1161 € HT/m²
  • Coût travaux gymnase extensions : 1540 € HT/m²

Consommations énergétiques

  • Consommation d’énergie primaire réglementaire 5 usages - Clubs house et Tribunes : 142 kWhep/m².an
    • Chauffage : 22,8 kWhep/m².an
    • ECS : 50 kWhep/m².an
    • Eclairage : 35,9 kWhep/m².an
    • Ventilation et auxiliaires : 33,1 kWhep/m².an
    • Refroidissement : 0 kWhep/m².an
  • Consommation d’énergie primaire prévisionnelle - Clubs house et Tribunes : 164 kWhep/m².an (postes RT), 496 kWhep/m².an (tous usages)
    • Chauffage : 41 kWhep/m².an
    • ECS : 32,8 kWhep/m².an
    • Eclairage : 41,2 kWhep/m².an
    • Ventilation et auxiliaires : 48,9 kWhep/m².an
    • Refroidissement : 0 kWhep/m².an
    • Autres usages : 331,7 kWhep/m².an (dont éclairage stade et parking)
  • Consommation d’énergie primaire réglementaire 5 usages - Gymnase  : 44 kWhep/m².an
    • Chauffage : 10,2 kWhep/m².an
    • ECS : 7,2 kWhep/m².an
    • Eclairage : 18,5 kWhep/m².an
    • Ventilation et auxiliaires : 8 kWhep/m².an
    • Refroidissement : 0 kWhep/m².an
  • Consommation d’énergie primaire prévisionnelle - Gymnase  : 135 kWhep/m².an (postes RT), 68 kWhep/m².an (tous usages PV inclus)
    • Chauffage : 32,6 kWhep/m².an
    • ECS : 18,6 kWhep/m².an
    • Eclairage : 46 kWhep/m².an
    • Ventilation et auxiliaires : 37,6 kWhep/m².an
    • Refroidissement : 0 kWhep/m².an
    • Autres usages : 2,4 kWhep/m².an

Productions énergétiques

  • Production photovoltaïque
    • Conventionnelle RT : 78,4 kWhep/m².an
    • Prévisionnelle : 69,2 kWhep/m².an
