Gymnase | Escalquens (31)

Le projet de construction du gymnase d’Escalquens a été reconnu Bâtiment Durable Occitanie niveau ARGENT en phase Conception en juillet 2020.

Les équipements sportifs communaux actuels étant saturés, la municipalité d’Escalquens a opté pour la construction d’un nouveau gymnase de type C (plateau sportif de 44 x 23,5 x 7 m) dans la zone urbaine du Pech. Cette zone au nord de la commune, proche du centre-ville et longeant le ruisseau du Berjean, est en cours d’urbanisation. Situé à proximité immédiate du nouveau collège, le gymnase est principalement destiné aux scolaires, mais également aux entraînements des clubs sportifs que la commune souhaite accueillir dans ce bâtiment.
Le choix d’aménager une plaine des sports entre le gymnase et le ruisseau du Berjean, permet d’assurer un lien entre le nouveau gymnase, le collège et la ville tout en conservant la trame verte de la zone.

Ce nouveau bâtiment est composé, au rez-de-chaussée, d’un hall, d’une salle omnisports avec gradins, des rangements permettant le stockage de matériel sportif ainsi que des vestiaires avec sanitaires. A l’étage, au-dessus des vestiaires, la construction de deux bureaux avec des WC, une infirmerie et des locaux techniques permettra de répondre à l’ensemble des besoins.
Situé sur un terrain à forte inclinaison, le gymnase sera semi-enterré sur les façades nord, est et ouest. La façade sud, constituée d’un mur pariétodynamique, sera ouverte sur la plaine des sports. Cette adaptation à la topographie du site permettra de profiter à la fois des apports solaires et de l’inertie du sol tout en offrant une accessibilité maximale.

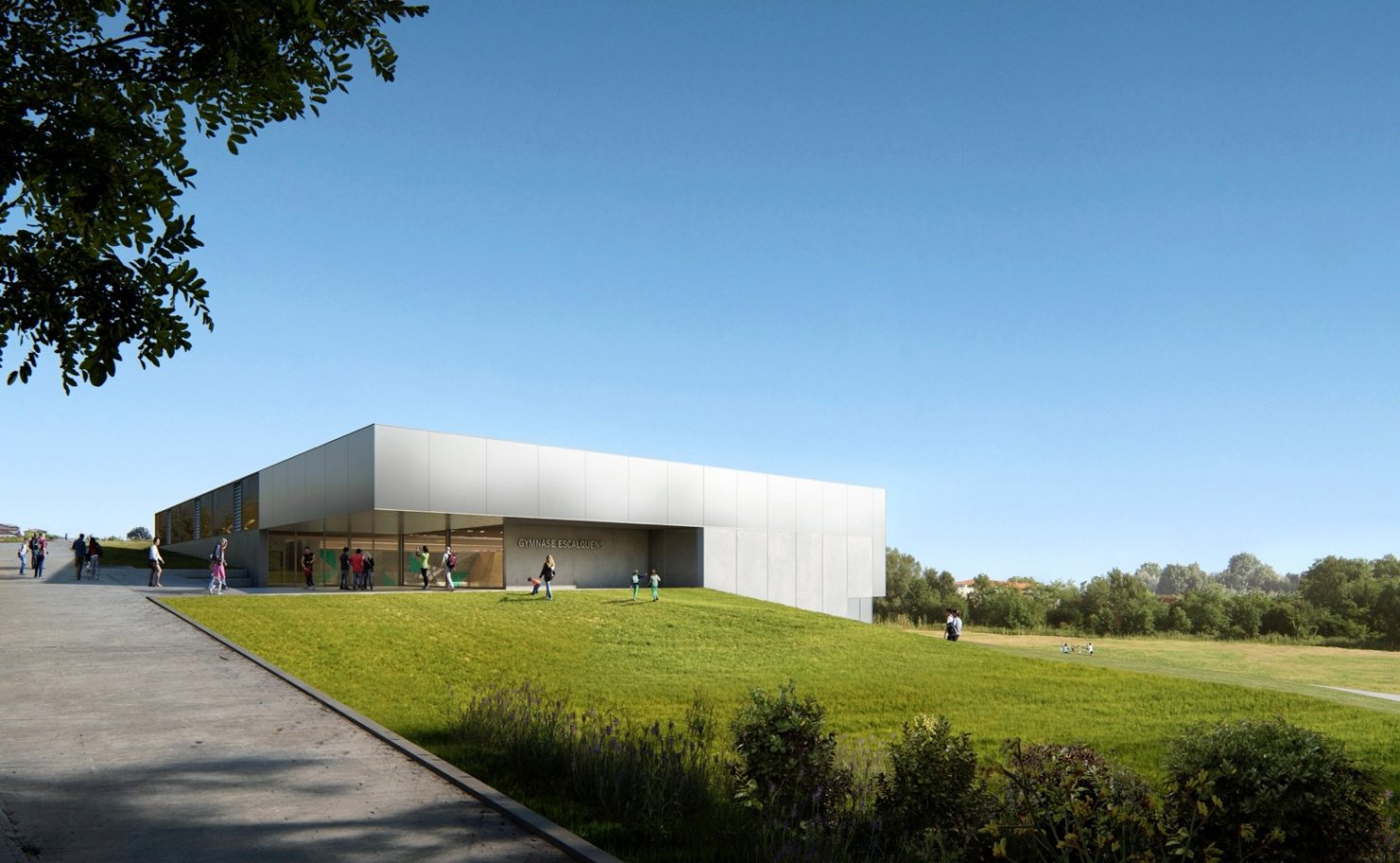

Accès nord du bâtiment avec parvis semi-couvert

Photo : V2S architectes

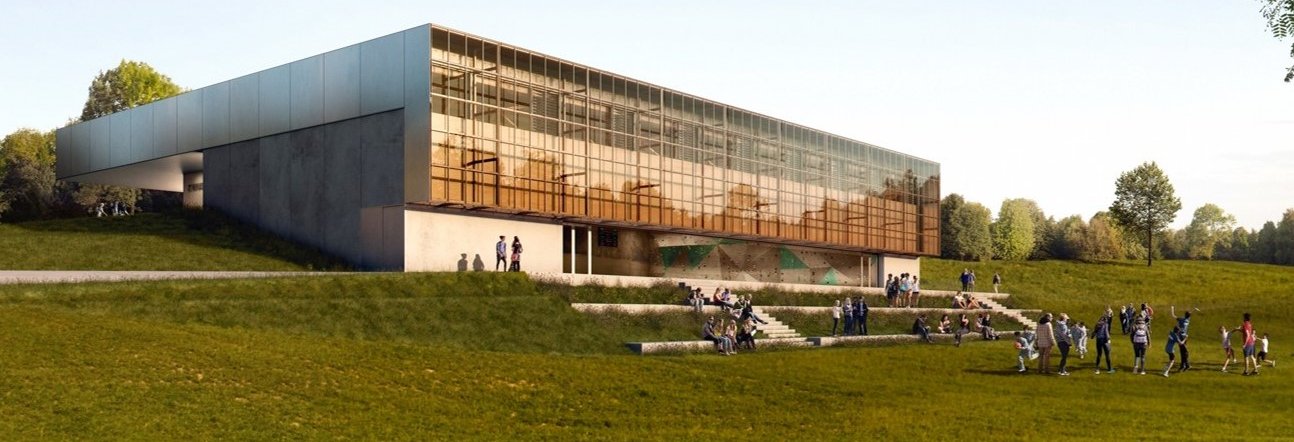

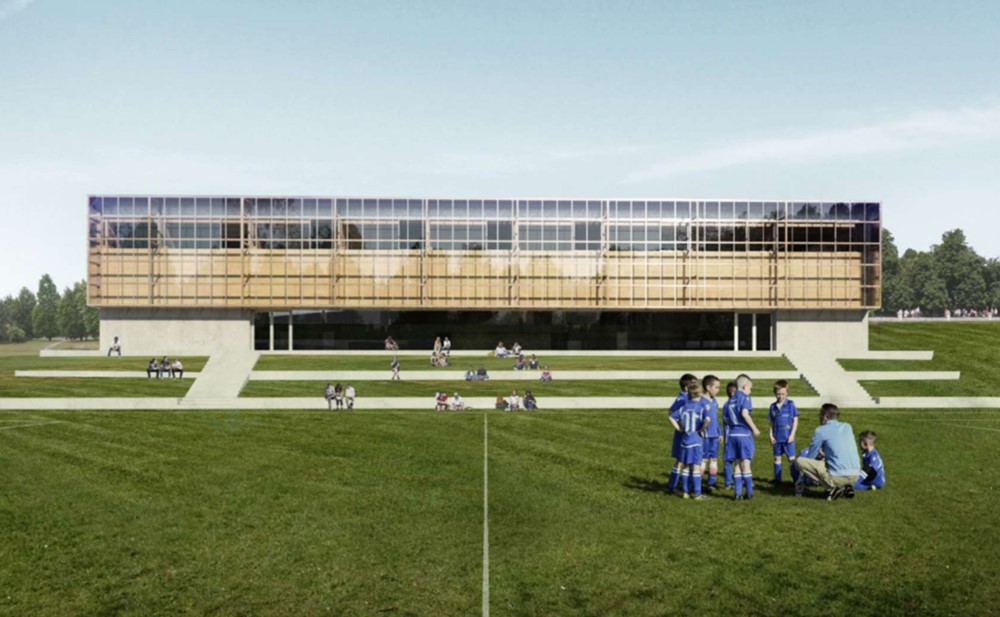

Vue depuis la plaine sportive - gradins enherbés et façade sud pariétodynamique

Photo : V2S architectes

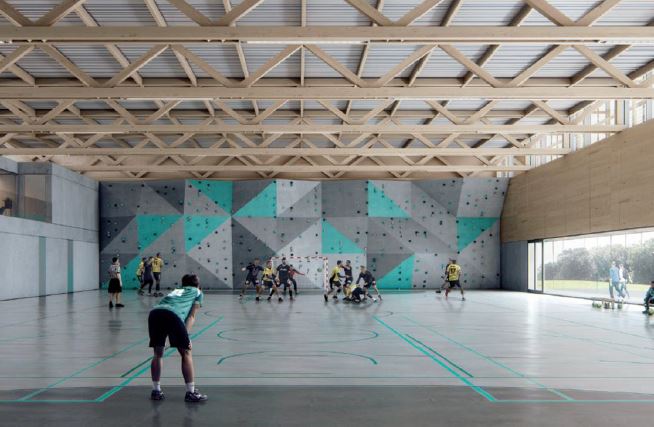

Vue intérieure du plateau sportif et du mur d’escalade

Photo : V2S architectes

A consulter également :

Fiche opération

  • Usage :
    • 1 salle omnisports + 1 plaine sportive extérieure
    • Hall, 2 bureaux, vestiaires, sanitaires, infirmerie
    • Stockage de matériel sportif, locaux techniques
  • Localisation : Chemin du Pech, 31750 Escalquens
  • Démarche qualité : Bâtiment Durable Occitanie
  • Climat : Plaines et collines
  • Densité : Péri-urbain
  • Référentiel : v 3.31

Situation géographique

Choix constructif / équipement

Système constructif

  • Structure : béton et ossature bois
  • Charpente et couverture :
    • Toiture terrasse, bac acier perforé
    • Isolation en laine de roche (R = 5,9 m².K/W)
    • Charpente en poutre treillis bois
  • Murs extérieurs :
    • Murs semi-enterrés en béton préfabriqué, Isolation Thermique Répartie avec polystyrène (R = 4,4 m².K/W)
    • Mur ossature bois (façade Sud), isolé en laine de bois (R = 4,8 m².K/W)
  • Murs intérieurs :
    • Murs en béton de 10 cm et 20 cm
  • Plancher bas :
    • Dalle en béton isolée en polystyrène expansé (R = 2.6 m². K/W)
  • Menuiseries
    • Châssis : aluminium
    • Vitrages : double vitrage (Uw = 1,2 W/(m2. K) et Sw = 36%)
    • Mur rideau : simple vitrage (Uw = 5,5 W/(m². K) et Sw = 83%)
    • Sans occultation

Équipements

  • Chauffage  :
    • Chaudière gaz à condensation 100 kW
    • Panneaux rayonnants en plafond 54 W/m²
    • Régulation par thermostat d’ambiance (boule noire)
  • Eau Chaude Sanitaire
    • Préparateur ECS semi-instantané, alimenté par la chaudière, 500 litres
  • Ventilation :
    • Ventilation simple flux hygroréglable (zone vestiaire, bureaux, douches)
    • Débit variable 820 – 1400 m3/h
  • Refroidissement :
    • Pas de refroidissement
    • Décharge thermique par surventilation automatisée
  • Eclairage :
    • LED – puissance 6 W/m² ; commande manuelle
  • Production d’énergie :
    • Photovoltaïque 10 kWc en autoconsommation
    • Toiture « PV Ready » - 65 m² de panneaux

Chiffres-clé

Calendrier

  • Début des travaux : 1er trimestre 2021
  • Livraison : 1er trimestre 2022

Caractéristiques

  • Nombre de bâtiments : 1
  • Nombre de niveaux : R+1

Surfaces

  • SRT : 1725 m²

Coûts prévisionnels APD

  • Budget travaux : 2,38 M€ HT
  • Coût au m² : 1380 € HT/m²

Consommations énergétiques

  • Consommation d’énergie primaire prévisionnelle (résultats STD) - 5 usages avec photovoltaïque : 26 kWhep/m².an

Productions énergétiques

  • Production photovoltaïque visée  : 9 kWhep/m².an
