Habitat participatif Le 23 | Anères (65)

Le projet de réhabilitation de l’ancienne maison de retraite d’Anères en logements et tiers-lieu d’activités a été reconnu Bâtiment Durable Occitanie niveau OR en mars 2023 pour sa phase Conception.

Le 23 est le projet de transformation de l’ancienne maison de retraite d’Anères, petit village situé au pied des Pyrénées entre Toulouse et Tarbes, en un lieu de vie, de travail et de séjour « résilient - coopératif - créatif - solidaire - joyeux ».

Situés en cœur de village, les bâtiments sont à l’abandon depuis 12 ans. Leur réhabilitation (et extension avec l’ajout d’un étage sur plancher existant pour deux d’entre eux) va s’attacher à maximiser l’impact social du projet tout en minimisant son empreinte environnementale.

Sont ainsi prévus : le recours au réemploi, aux matériaux biosourcés ou provenant de l’usine de fabrication de laine de verre voisine, de faibles consommations énergétiques et une production d’énergie photovoltaïque, des toilettes sèches avec séparation dans les logements, une phyto-épuration. Tirant partie d’une vaste parcelle, un grand potager et verger ont déjà été créés par les futurs habitants.

Le projet est également lauréat de l’AMI national « Engagés pour la qualité du logement de demain » qui accompagne l’expérimentation de nouvelles méthodes et de nouvelles coopérations entre les acteurs de la chaîne de production du logement, au service de la qualité architecturale, de la soutenabilité économique, et de la sobriété écologique.

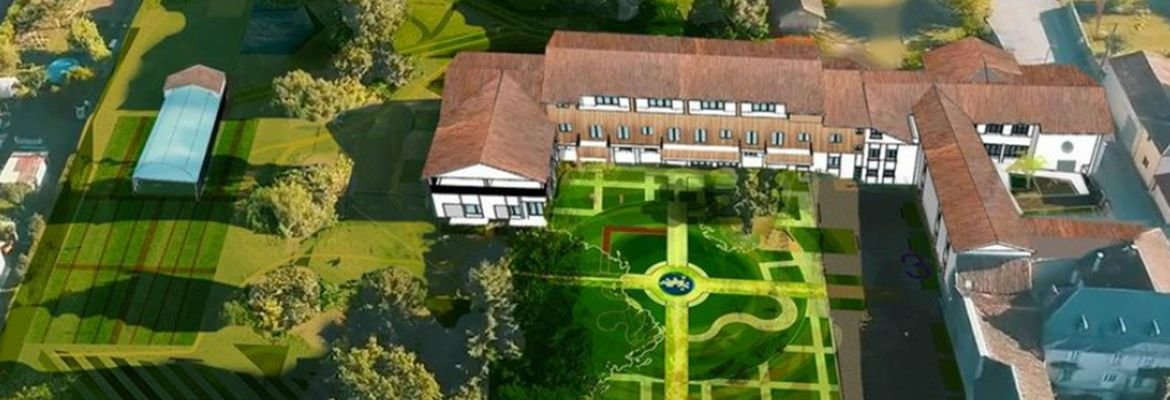

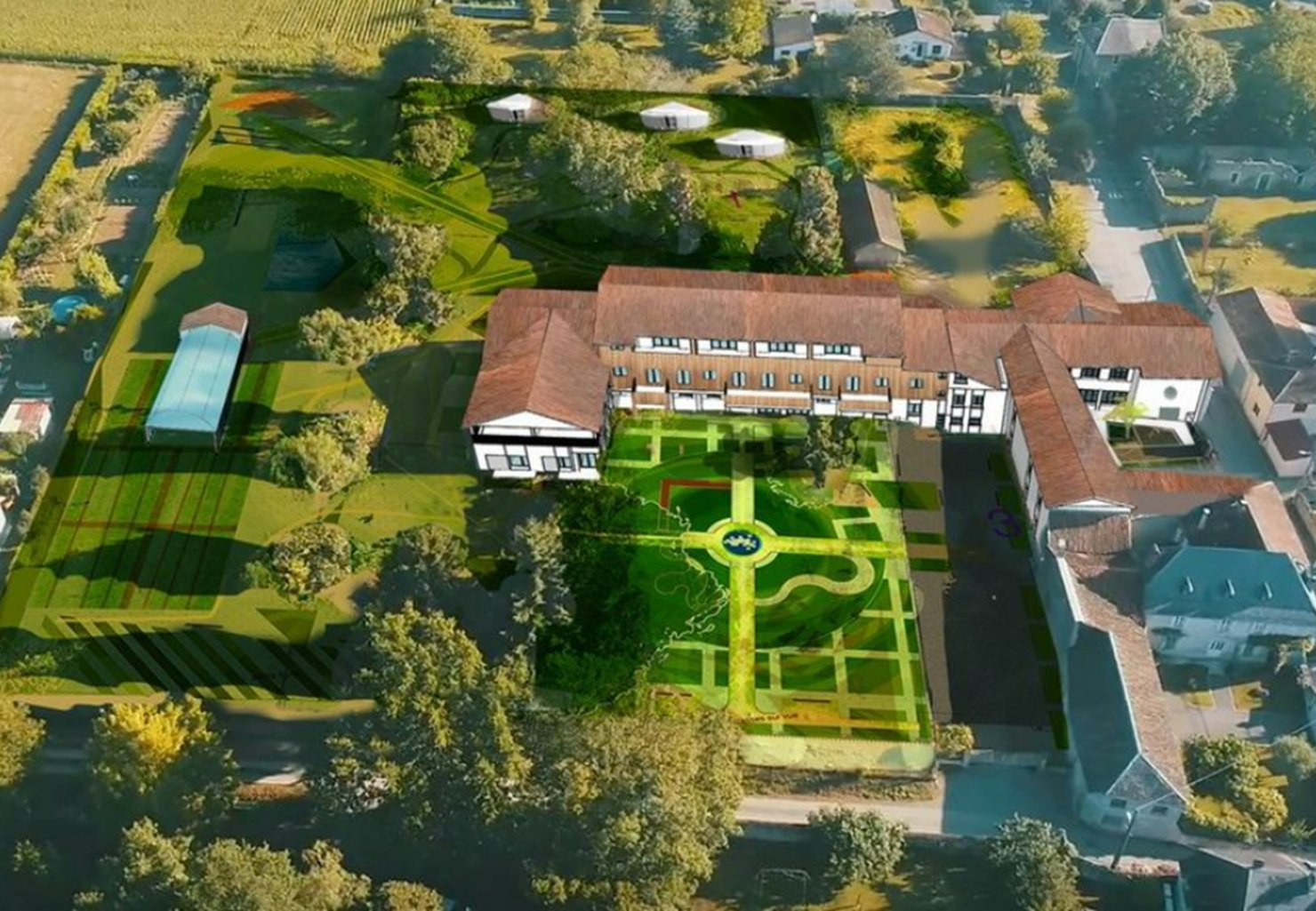

Insertion du projet dans son environnement

Photo : MCC Architecture

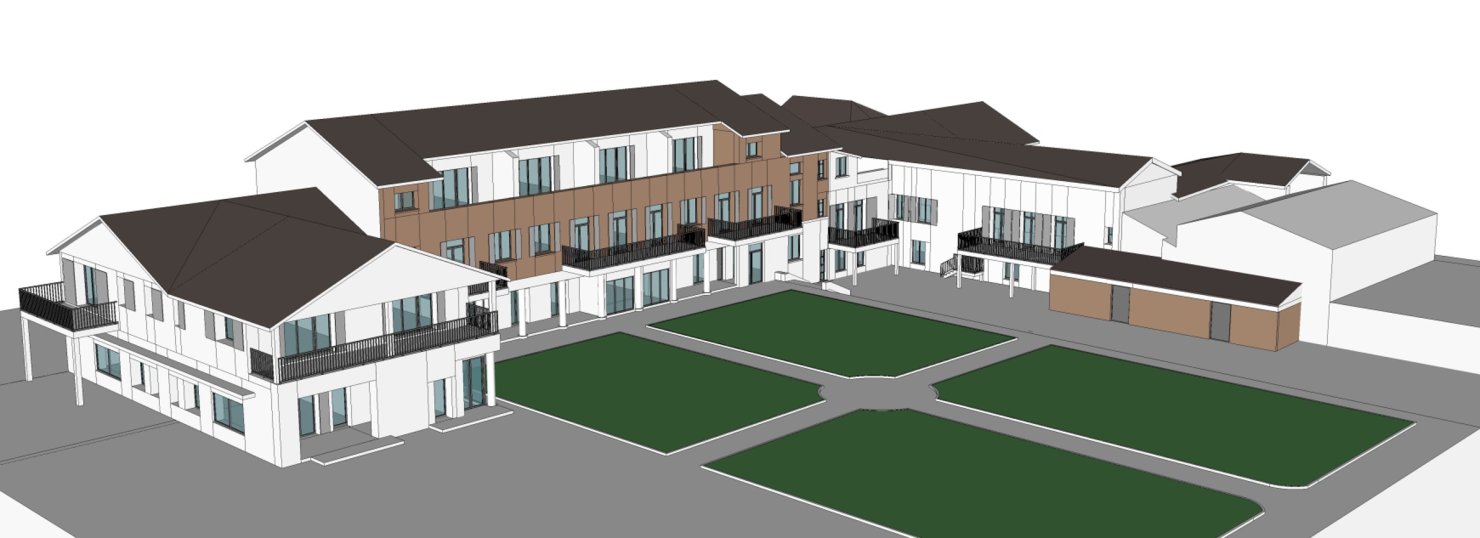

Axonométrie façade sud

Photo : MCC Architecture

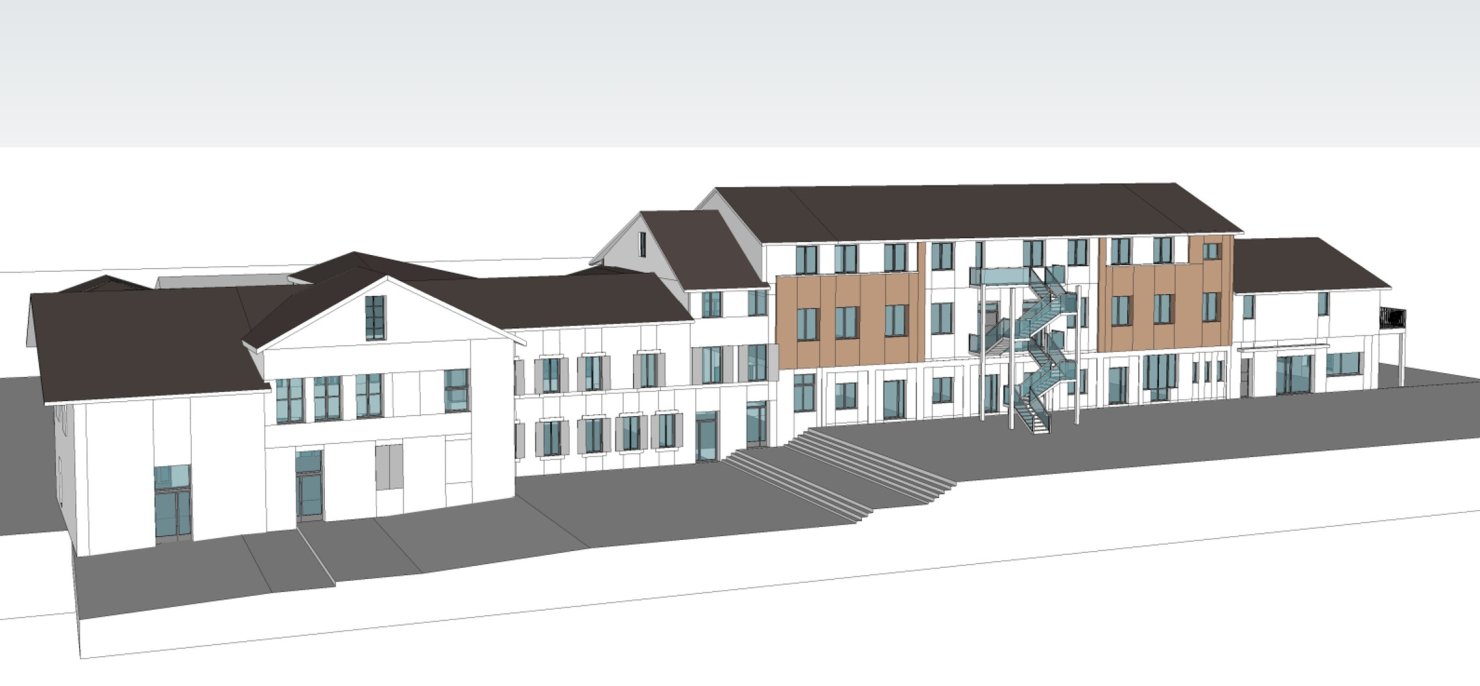

Axonométrie façade nord

Photo : MCC Architecture

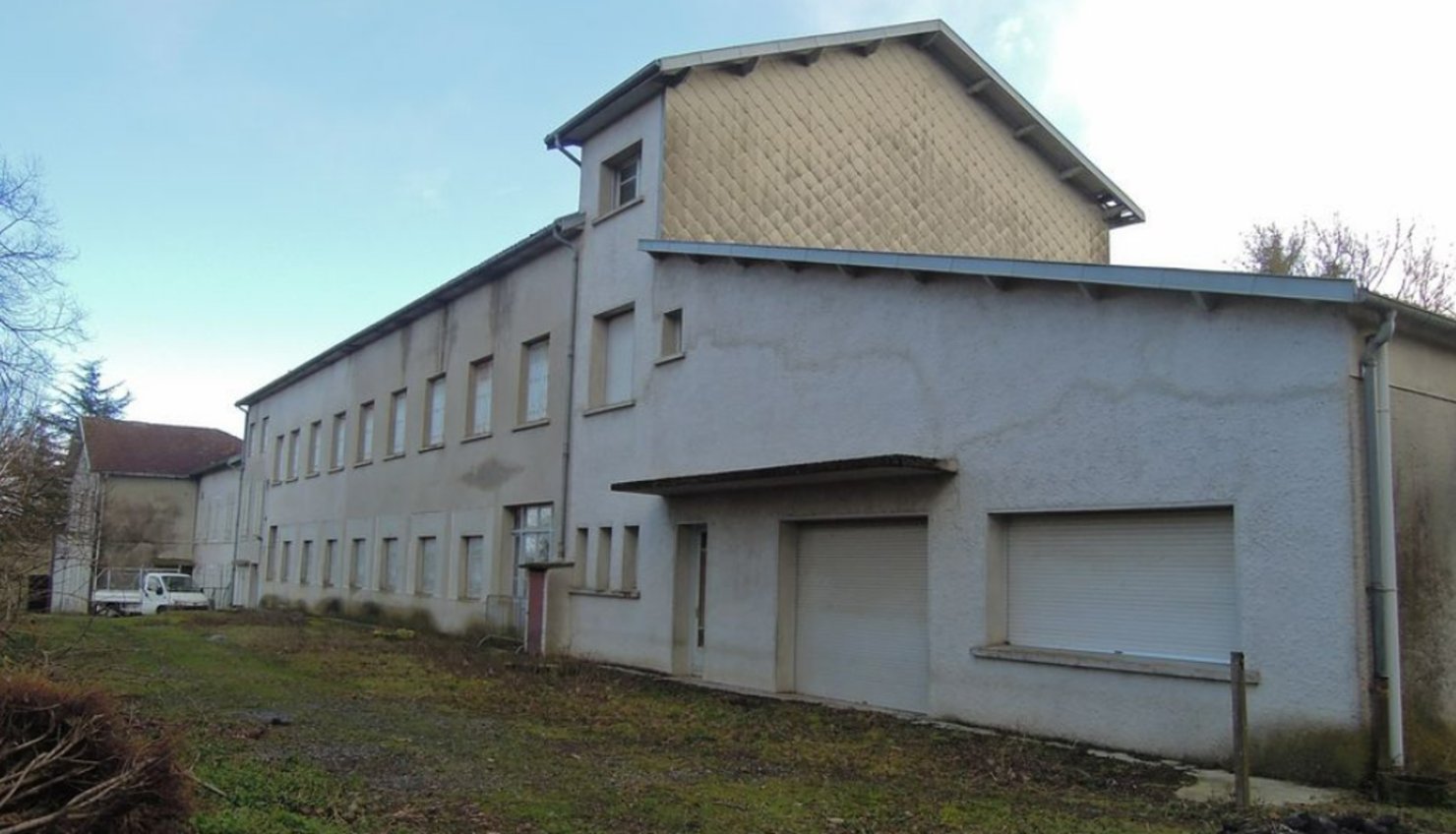

Façade est C (existant)

Photo : MCC Architecture

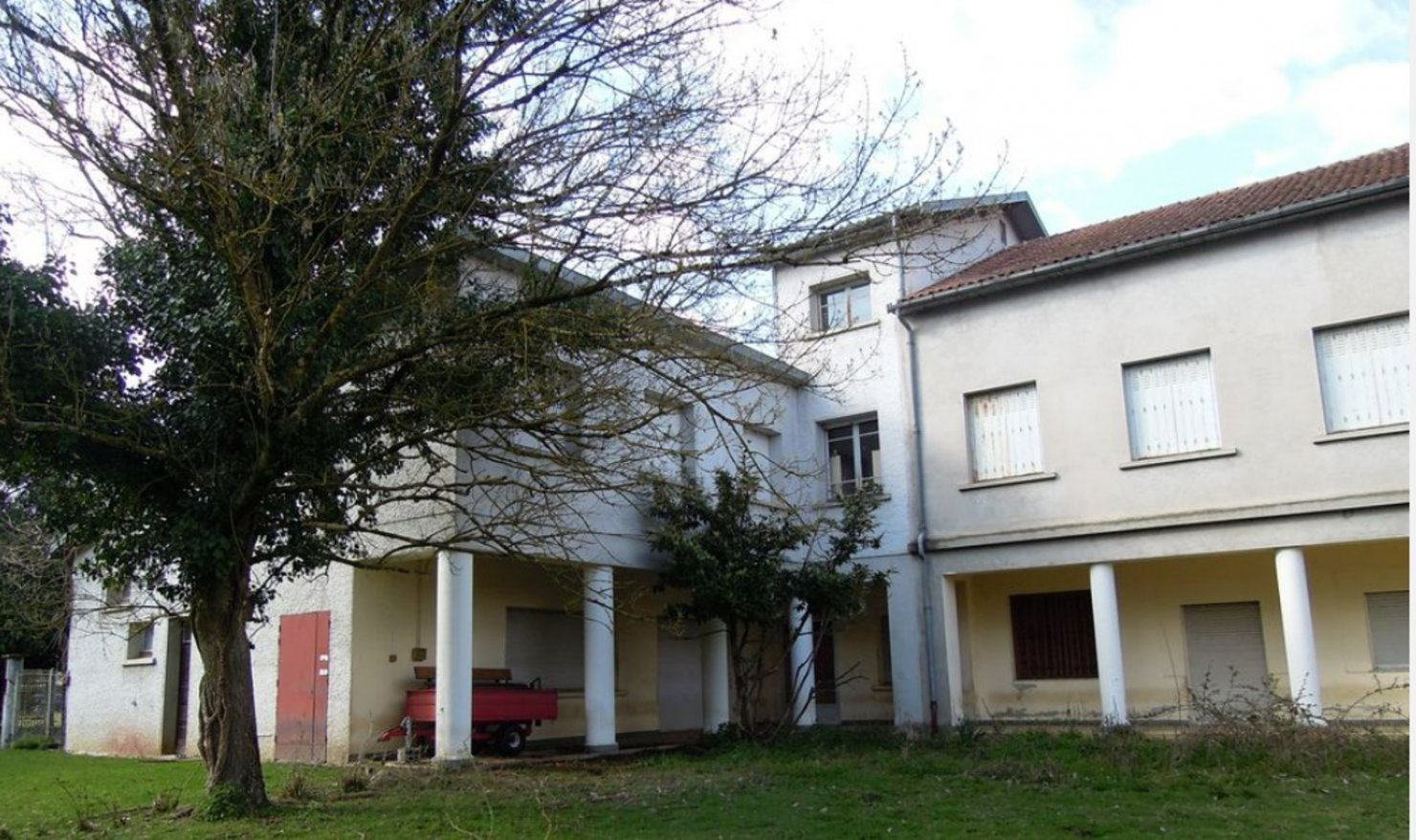

Façade nord A et B (existant)

Photo : MCC Architecture

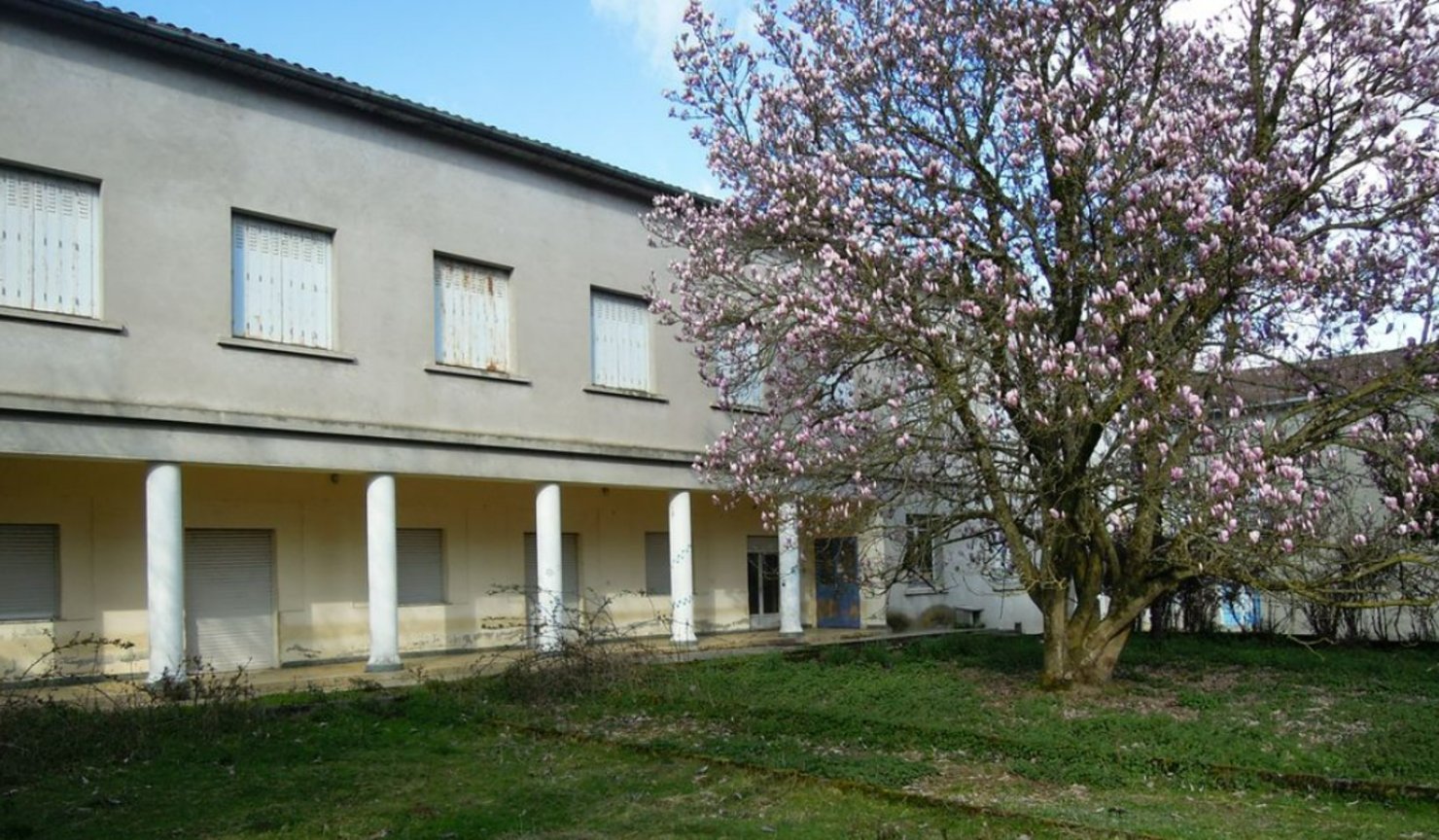

Façade sud A et B (existant)

Photo : MCC Architecture

Façade sud B (existant)

Photo : MCC Architecture

Fiche opération

  • Usages : 19 logements, espaces partagés dédiés aux logements, tiers lieu d’activités (bureaux, salle de formation, salle d’activités), chambres d’hôtes
  • Localisation : 65150 Anères
  • Démarche qualité : Bâtiment Durable Occitanie
    • Climat : Montagne (altitude 480 m)
    • Densité : Rural
    • Référentiel : v 3.31

Situation géographique

Choix constructif / équipement

Système constructif

  • Mode constructif : poteau poutre béton et plancher hourdis existants conservés (bâtiments A et B), pierre traditionnelle et plancher bois existant conservé (bâtiment C), charpente bois généralisée
  • Murs extérieurs : façades existantes isolées par l’extérieur ou l’intérieur ou murs ossatures bois, en fonction de leur localisation et des contraintes architecturales
    • ITE : mur béton existant, isolation extérieure en laine de bois 14 cm sous enduit ou bardage suivant la localisation (R = 3,8 m².K/W)
    • ITI : mur béton existant, isolation intérieure en laine de verre recyclée 14 cm (R = 4,4 m².K/W) ; 1 mur (salle de formation) recevra 6 cm d’enduit chaux-chanvre
    • MOB : mur ossature bois sous bardage, isolation laine de bois 14,5 cm + 5 cm (R = 5,4 m².K/W)
  • Toitures : charpente bois, couverture tuiles terre cuite
    • sous rampants : isolation laine de bois 22 cm (R = 6,1 m².K/W)
    • combles : fibre de coton soufflée 30 cm (R = 7,7 m².K/W)
  • Plancher bas : existants
    • sur terre-plein : non isolés
    • sur extérieur : isolation en sous-face par 16 cm de laine de roche (R = 4,2 m².K/W)
  • Menuiseries :
    • Châssis : bois (bois-alu pour la verrière)
    • Vitrages : double vitrage (Uw = 1,4 W/m².K, Sw = 0,5)
    • Protections : débords de toiture, volets battants bois ou volets roulants

Équipements

  • Chauffage  :
    • Production : chaudière bois bûches P = 120 kW
    • Emission : radiateurs à eau chaude
  • Eau Chaude Sanitaire : chauffe-eau électriques individuels (thermodynamique à l’étude)
  • Ventilation  : VMC SF hygro B (3 extracteurs)
  • Rafraîchissement  : pas de refroidissement actif, ventilation naturelle par ouverture des fenêtres (logements traversants ou bi-orientés)
  • Eclairage  : LED généralisé, sur détection de présence à l’extérieur
  • Production d’énergie : production photovoltaïque en toiture, P = 20 kWc, en autoconsommation (notamment pour l’ECS)
  • Gestion de l’eau  :
    • eaux pluviales : puisards, rétention et infiltration pour l’arrosage des plantations,
    • eaux usées : phyto-épuration (80m² et 53 équivalent habitant)

Chiffres-clé

Calendrier

  • Début des travaux : 2023
  • Livraison : + 18 mois

Caractéristiques

  • Nombre de bâtiments : 3 (attenants)
  • Nombre de niveaux : R+2
  • Zonage sismique : zone 3 (modéré)

Surfaces

  • SHON totale : 2070 m²
    • Logements : 1590 m²
    • Bureaux : 330 m²
    • Chambres d’hôtes : 150 m²

Coûts

  • Budget prévisionnel travaux : 2,6 M€ HT
  • Coût VRD : 373 k€ HT
  • Coût honoraires : 293 k€ HT
  • Coût curage, désamiantage : 98 k€ HT
  • Coût total au m² : 1750 € HT/m²

Consommations énergétiques

  • Consommation d’énergie primaire conventionnelle 5 usages : 74,1 kWhep/m².an
    • Chauffage : 15,9 kWhep/m².an
    • Eclairage : 6,5 kWhep/m².an
    • ECS : 49 kWhep/m².an
    • Ventilation et auxiliaires : 2,7 kWhep/m².an
  • Consommation d’énergie primaire prévisionnelle (STD) 5 usages : 86,1 kWhep/m².an

Productions énergétiques

  • 11,1 kWhep/m².an
