Bâtiment de Commande Centralisée du Réseau ferroviaire | Toulouse (31)

Haute-Garonne (31) 31-03-25 Réalisations Construction
Neuf Bureau Label Bâtiment

Le projet de construction des briques 3 & 4 du bâtiment de Commande Centralisée du Réseau ferroviaire a été reconnu Bâtiment Durable Occitanie niveau BRONZE en phase Conception en novembre 2022.

Inscrit dans le projet d’aménagement urbain et de mobilité « Grand Matabiau quais d’Oc » qui se déploie autour de la gare Toulouse-Matabiau, le projet consiste à étendre le bâtiment existant de commande centralisée du réseau ferroviaire, dont les deux premières briques sont déjà en exploitation, afin de permettre une exploitation plus efficace du nœud ferroviaire de Toulouse.

Sa construction prévue en béton sur la base de l’existant projette d’utiliser du béton bas carbone. Une partie de la toiture du bâtiment sera végétalisée. Une étanchéité claire, des places de parking perméables et des bassins de rétention sont prévus en complément pour lutter contre l’effet d’îlot de chaleur.

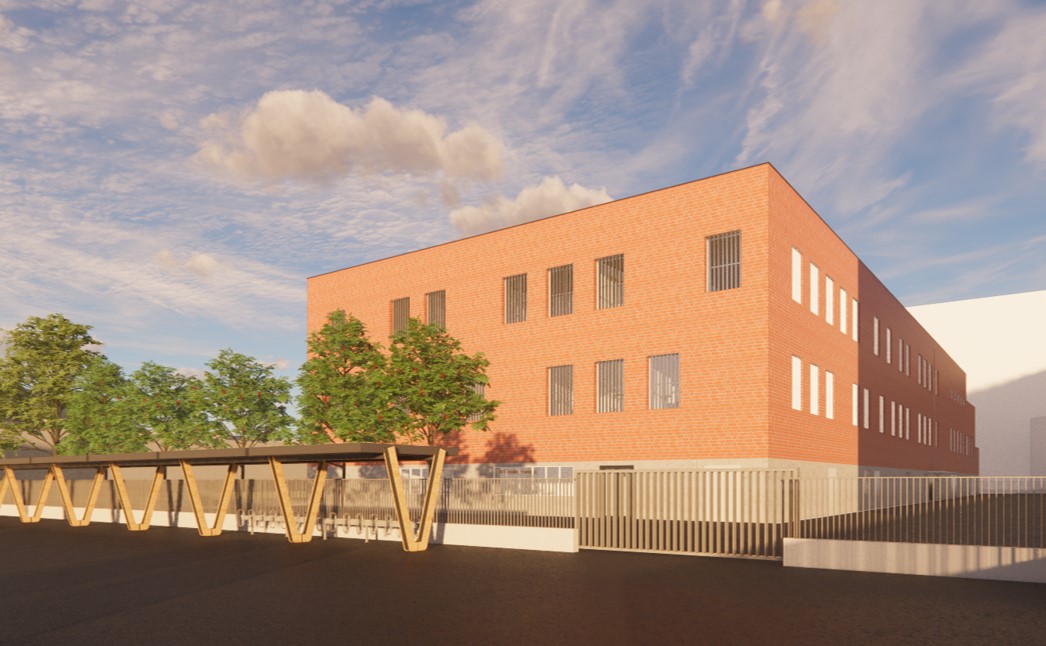

Perspective projet

Photo : IDP Architectes

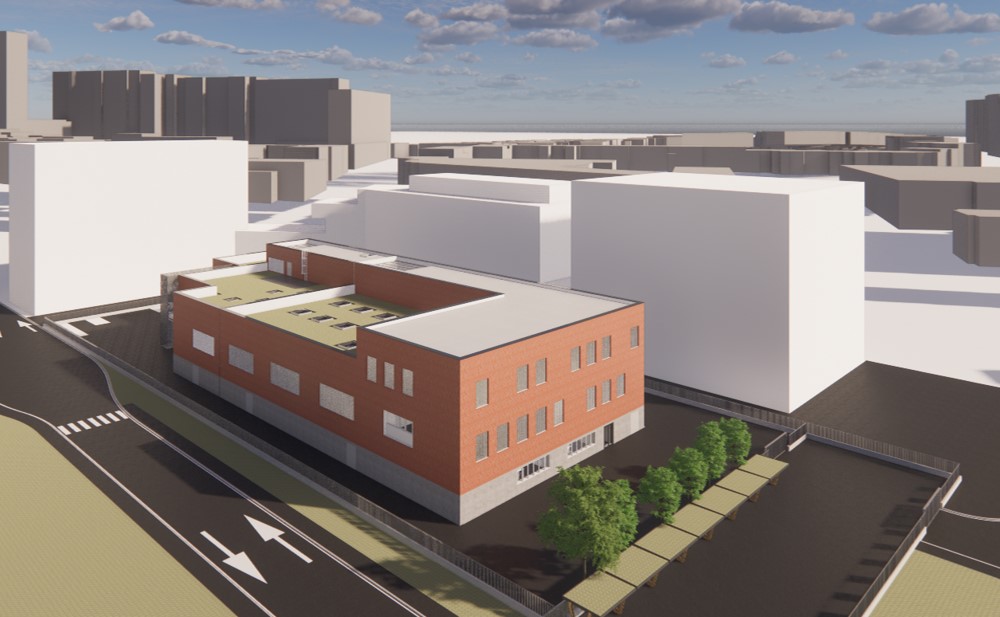

Perspective projet

Photo : IDP Architectes

Conception : bronze

Acteurs

Documents

Fiche opération

  • Usages : bureaux, salles de formation, salle d’exploitation, locaux techniques, vestiaires
  • Localisation : gare Raynal, 31200 Toulouse
  • Démarche qualité : Bâtiment Durable Occitanie
    • Climat : Plaines et collines
    • Densité : Urbain
    • Référentiel : v 3.31

Situation géographique

Choix constructif / équipement

Système constructif

  • Structure : béton (bas carbone)
  • Murs extérieurs :
    • Murs béton ; isolation par l’extérieur 16 cm ; parement brique (R = 5,2 m².K/W)
  • Toiture :
    • Toiture végétalisée : plancher béton ; isolation par au-dessus 16 cm ; terre végétale 9 cm (R = 7,4 m².K/W)
  • Plancher bas :
    • Plancher béton ; isolation en sous-face 20 cm (R = 5,3 m².K/W)
  • Menuiseries extérieures :
    • Châssis : aluminium
    • Vitrages : double vitrage
    • Occultations : brise soleil à lames verticales

Équipements techniques

  • Chauffage :
    • Production : groupe DRV (Débit de Réfrigérant Variable) (P = 70 kW ; SCOP = 4,1)
  • Refroidissement :
    • Production bureaux : groupe DRV (P = 70 kW ; SEER = 6,8)
    • Production locaux process : climatisation et centrale de production d’eau glacée (P = 2x155 KW ; SEER = 4,4)
  • Ventilation :
    • CTA double flux
  • Eau Chaude Sanitaire :
    • Ballon électrique (P = 3 kW)
  • Eclairage :
    • LED ; détection de présence et de luminosité avec gradation

Chiffres-clé

Calendrier

  • Début des travaux : octobre 2023
  • Livraison : mars 2025

Caractéristiques

  • Nombre de bâtiments : 1
  • Nombre de niveaux : R+2

Surfaces

  • SDP : 2568 m²

Coûts

Seront communiqués en phase Réalisation.

Consommations énergétiques

  • Consommation d’énergie primaire 5 usages :
    • Conventionnelle (RT2012) : 227 kWhEP/m².an
    • Prévisionnelle (SED) : 195 kWhEP/m².an
  • Consommation d’énergie primaire tous usages :
    • Conventionnelle (RT2012) : 327 kWhEP/m².an
    • Prévisionnelle (SED) : 299 kWhEP/m².an

Productions énergétiques

Aucune.
