Bureaux de la station d’épuration | Saint-Gilles (30)

Les bureaux de la station de traitement des eaux usées à Saint-Gilles ont été reconnus Bâtiment Durable Occitanie niveau BRONZE en phase Usage en mars 2022, confortant ainsi le niveau BRONZE déjà obtenu pour les phases Conception et Réalisation.

Faisant suite à l’obsolescence de l’ancienne station, la construction de la nouvelle station d’épuration de Saint-Gilles, au sud-est de Nîmes, a été menée selon une démarche environnementale globale à l’ensemble du site. D’une capacité de 24 000 équivalents-habitants, pouvant à terme passer à 36 000 équivalents-habitants, elle a permis d’améliorer la qualité de l’eau du canal du Rhône à Sète et de faire des économies d’énergie grâce aux nouvelles technologies mises en oeuvre dans le process de traitement des eaux usées.

La construction des bureaux et vestiaires, seuls à être dans le périmètre de la démarche BDO, a répondu aux objectifs de confort olfactif, thermique, visuel et acoustique.

Le parcours pédagogique sur l’eau permettant de découvrir les différents ouvrages n’a pas encore pu être utilisé comme prévu en raison de la pandémie de Covid-19 et certaines plantations nécessitent d’être reprises.
Une gestion précise de l’évolution de la biodiversité est mise en oeuvre de façon à atteindre les objectifs compensatoires imposés par les pouvoirs publics pour ce type de projet.

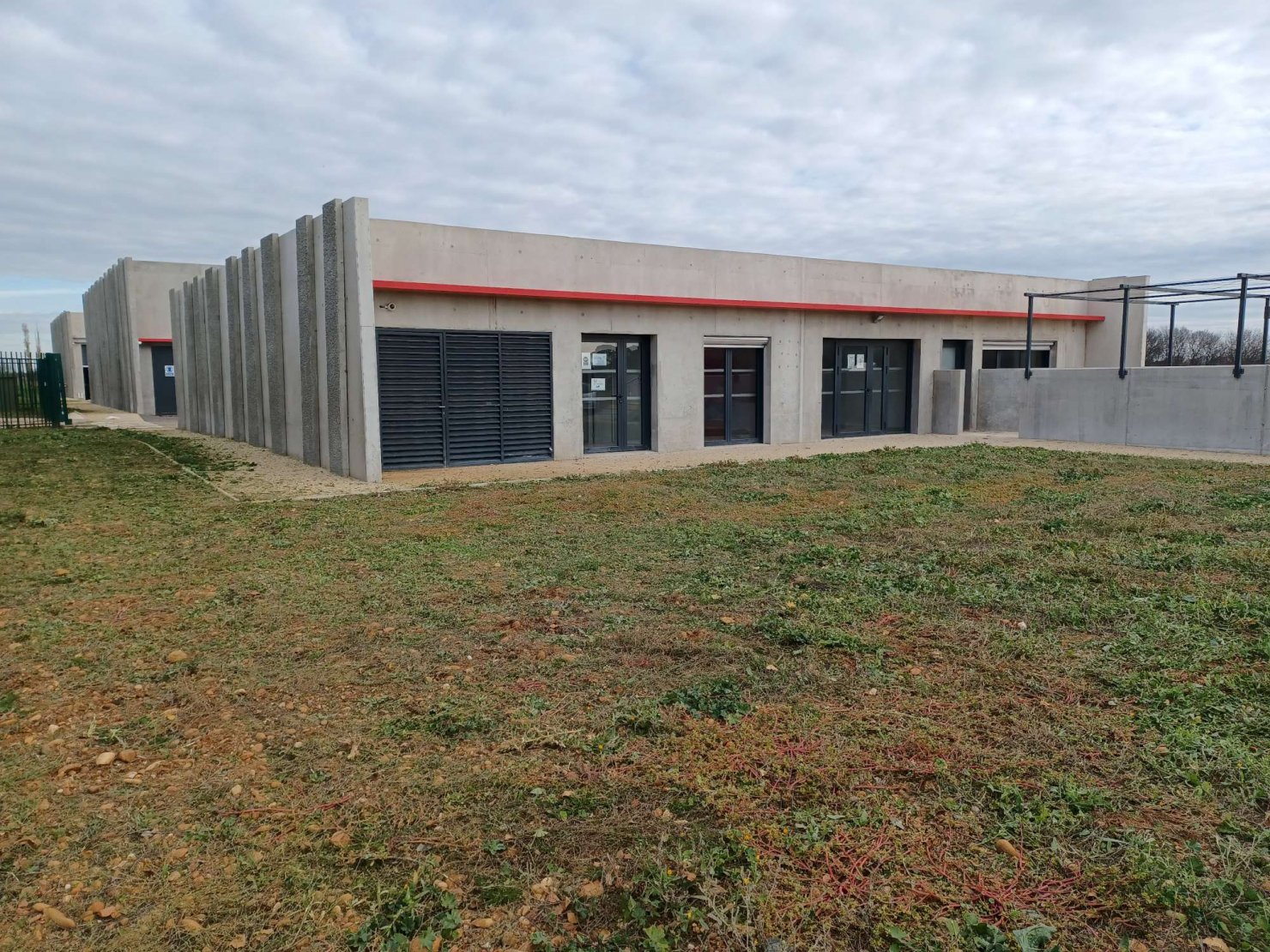

Bureaux de la STEU

Béton brut en extérieur, isolation biosourcée à l’intérieur

Photo : Envirobat Occitanie

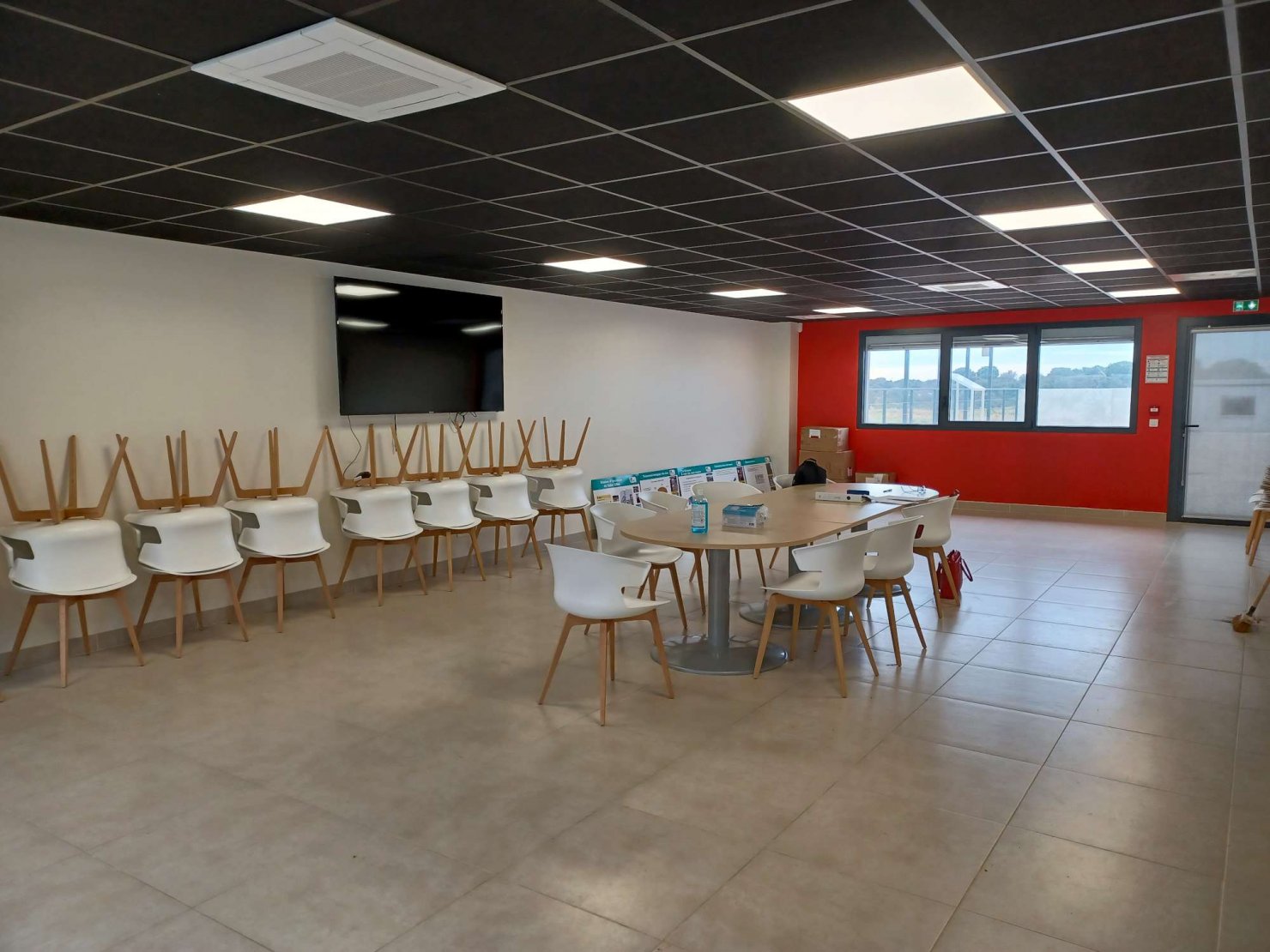

Salle de réunion

Photo : Envirobat Occitanie

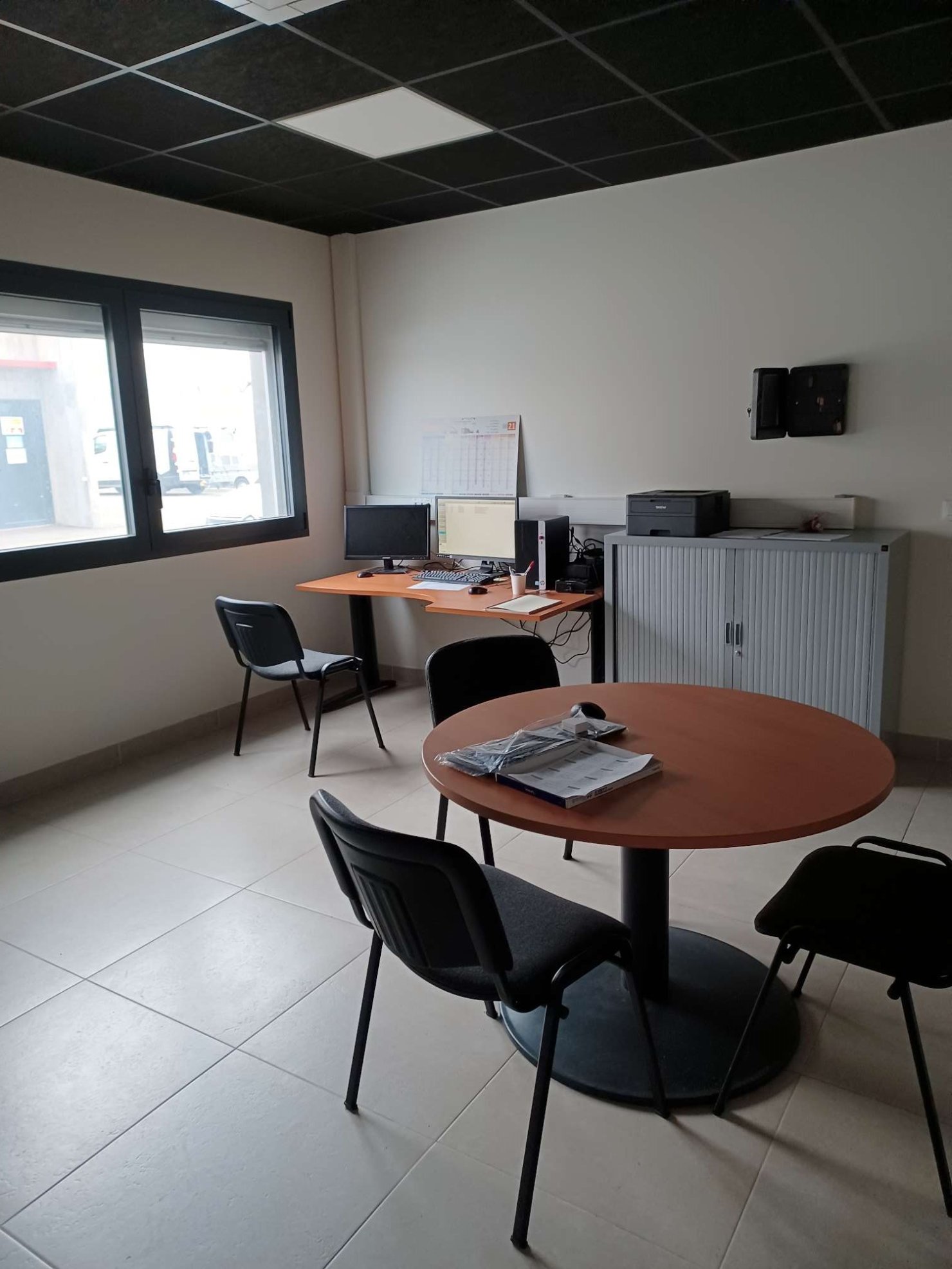

Bureau / salle de repos

Photo : Envirobat Occitanie

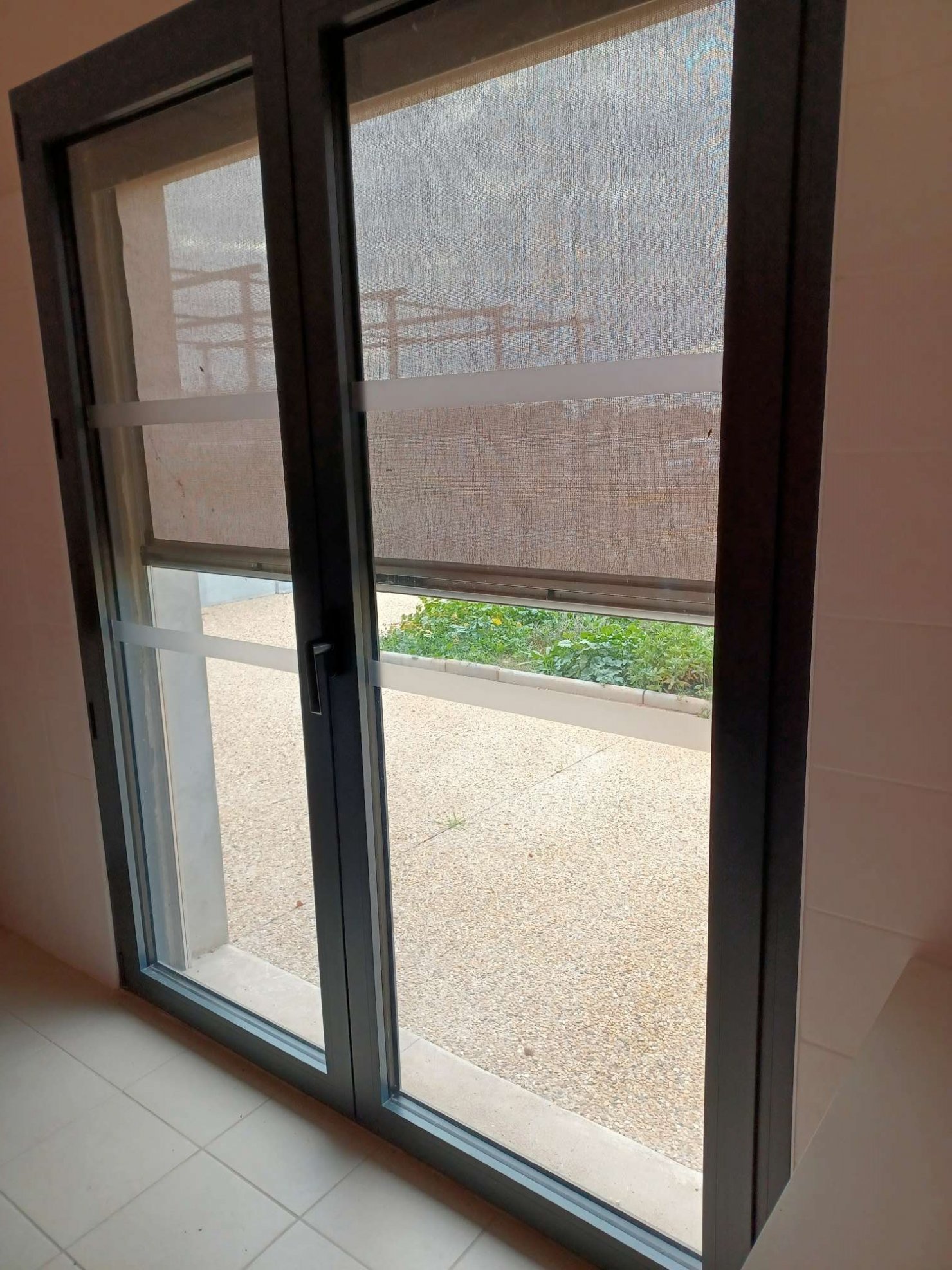

Stores extérieurs pour les baies vitrées

Photo : Envirobat Occitanie

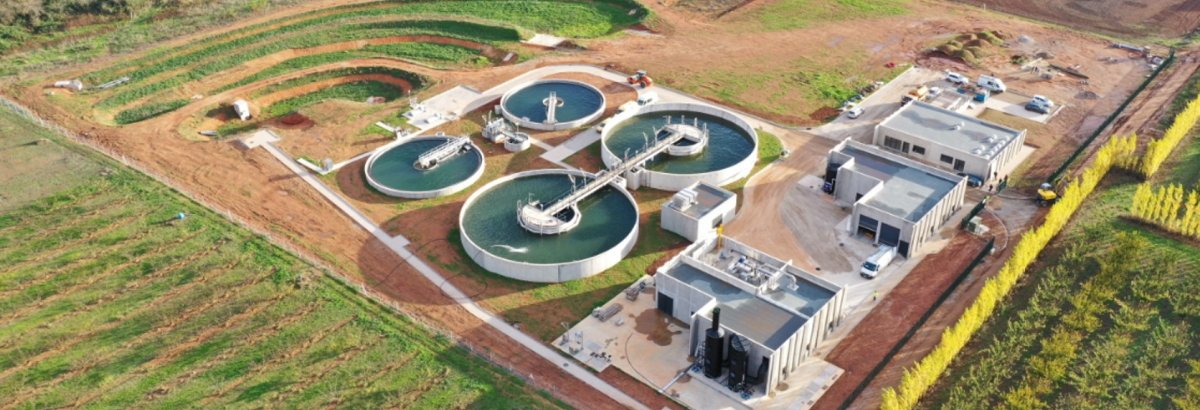

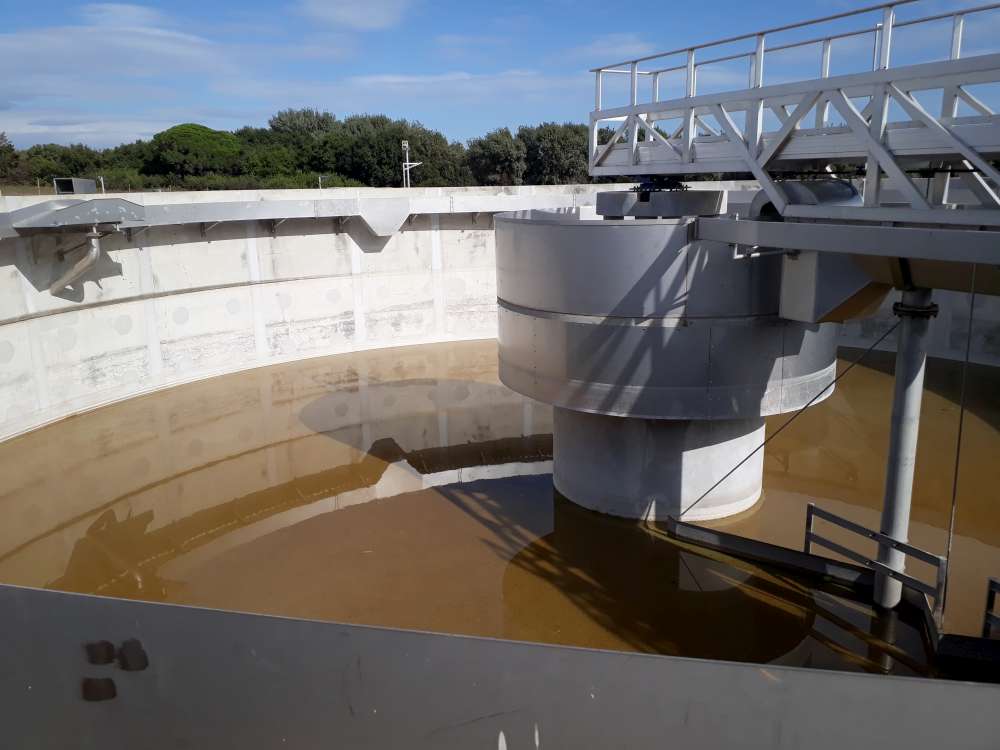

Réservoirs de traitement des eaux

Photo : Envirobat Occitanie

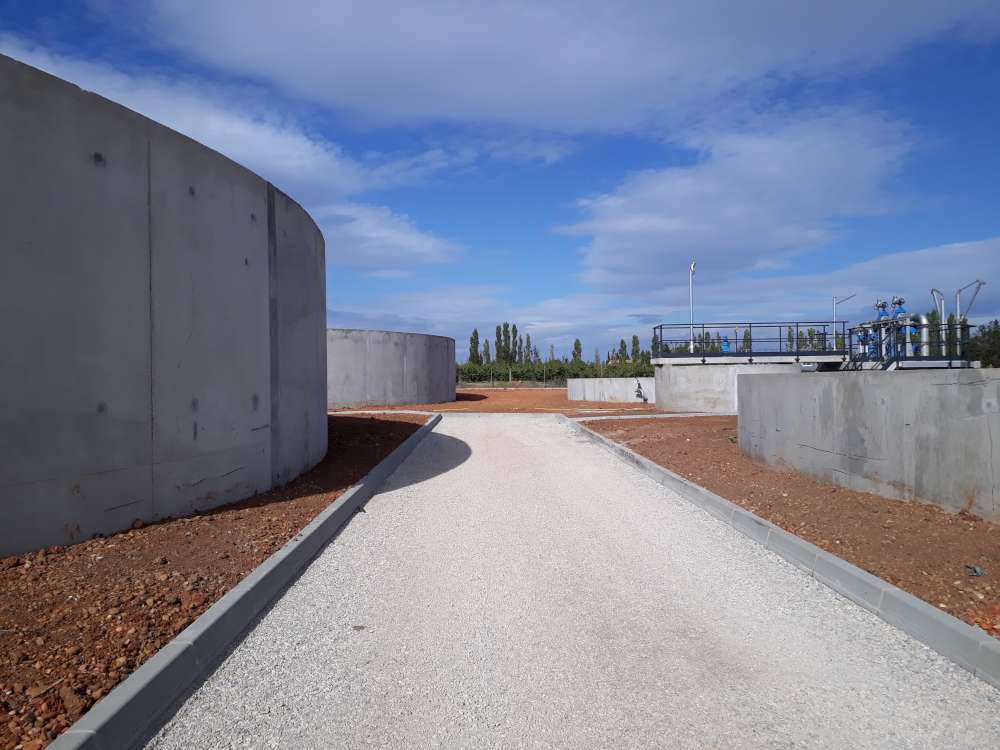

Chemin à travers les réservoirs

Photo : Envirobat Occitanie

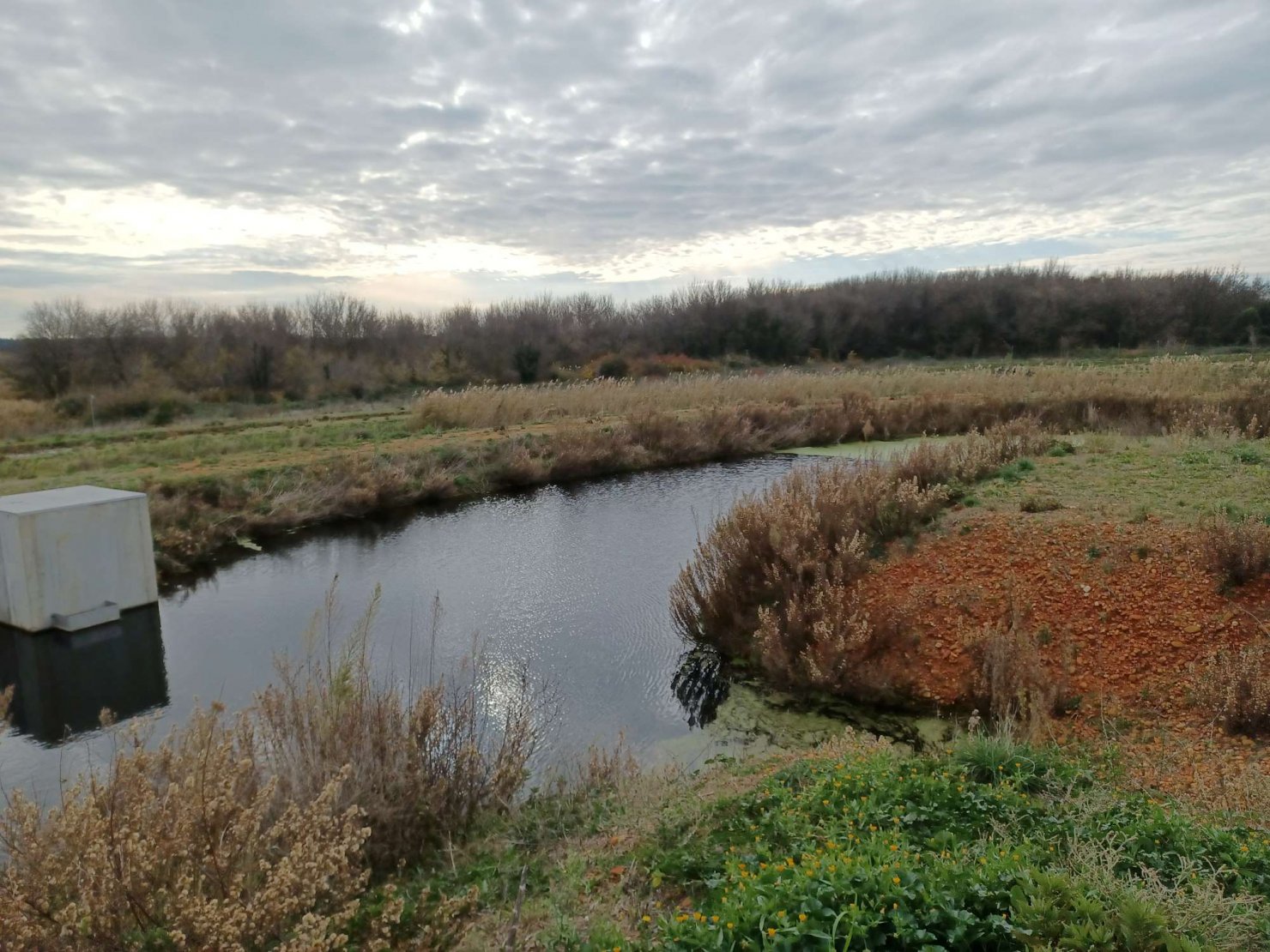

Les extérieurs

Photo : Envirobat Occitanie

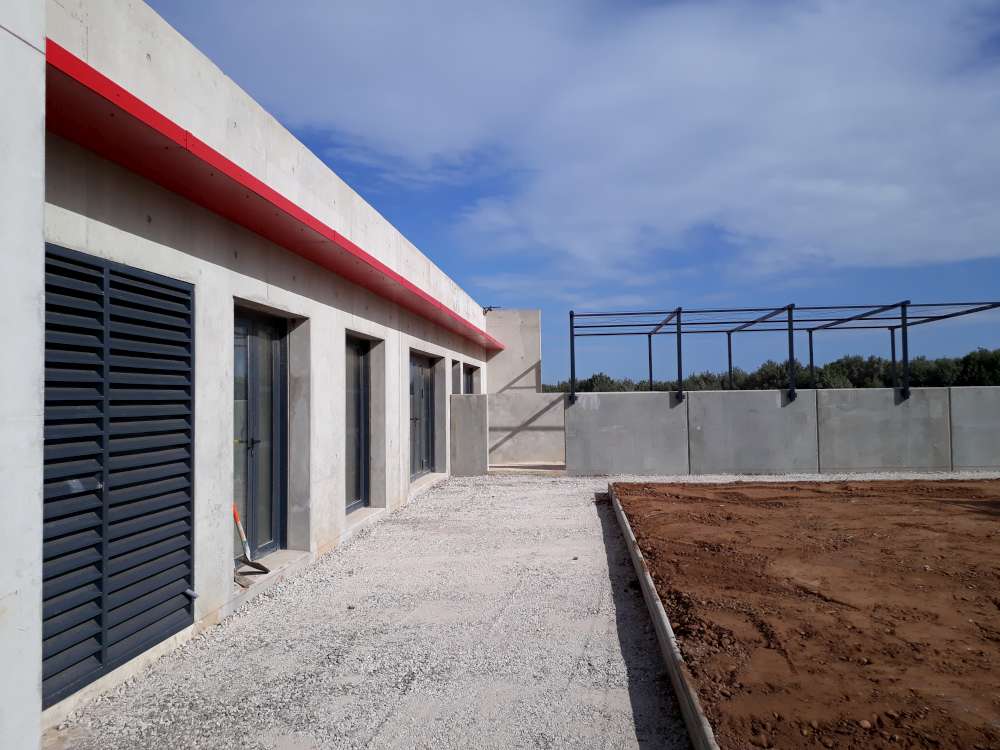

Bâtiment en construction

Photo : Envirobat Occitanie

Bâtiment en construction

Photo : Envirobat Occitanie

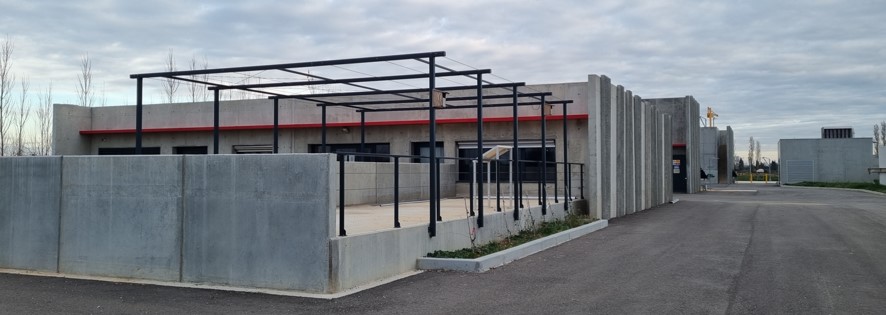

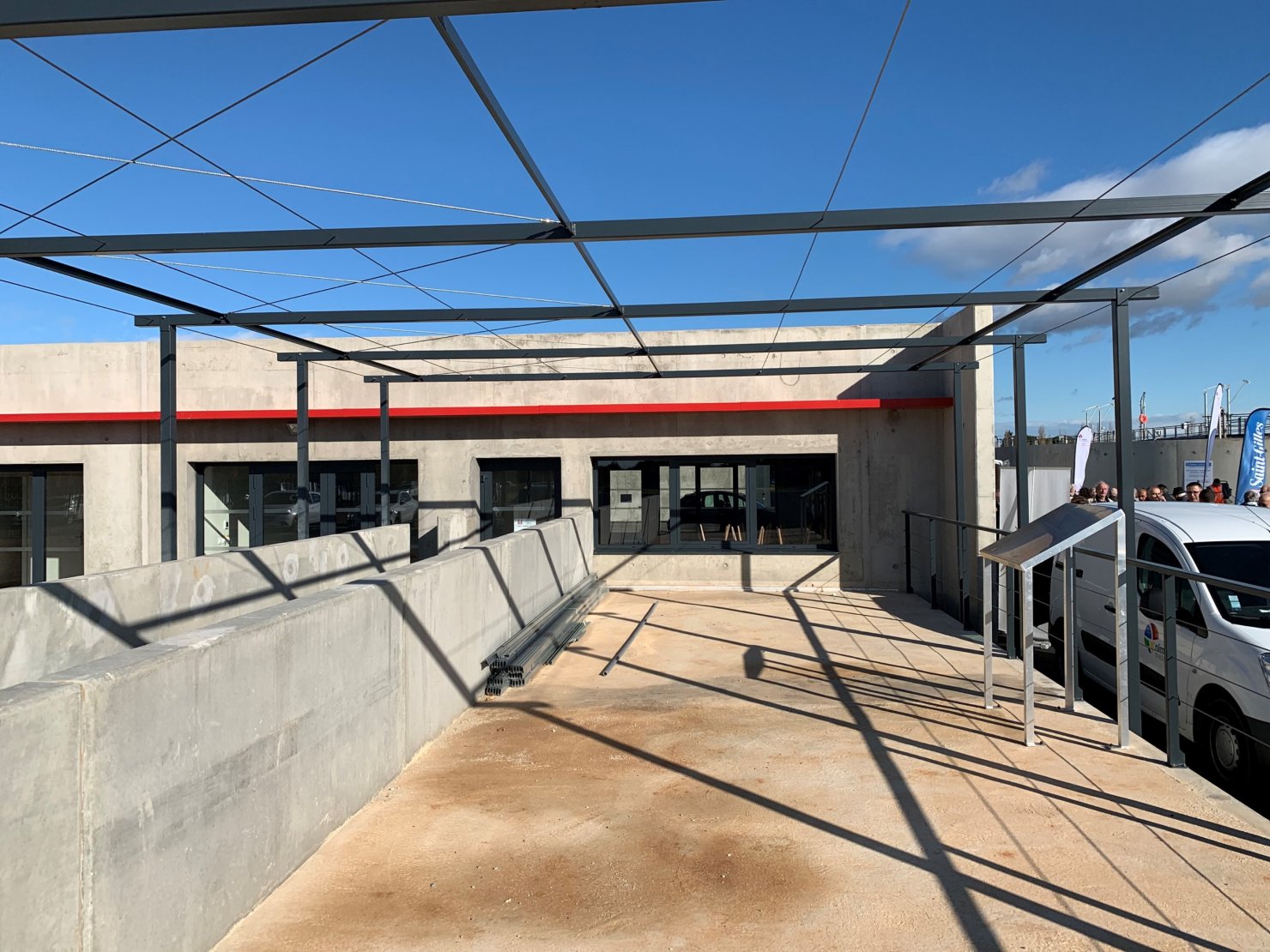

Le bâtiment en fin de travaux

Photo : AB SUD INGÉNIERIE

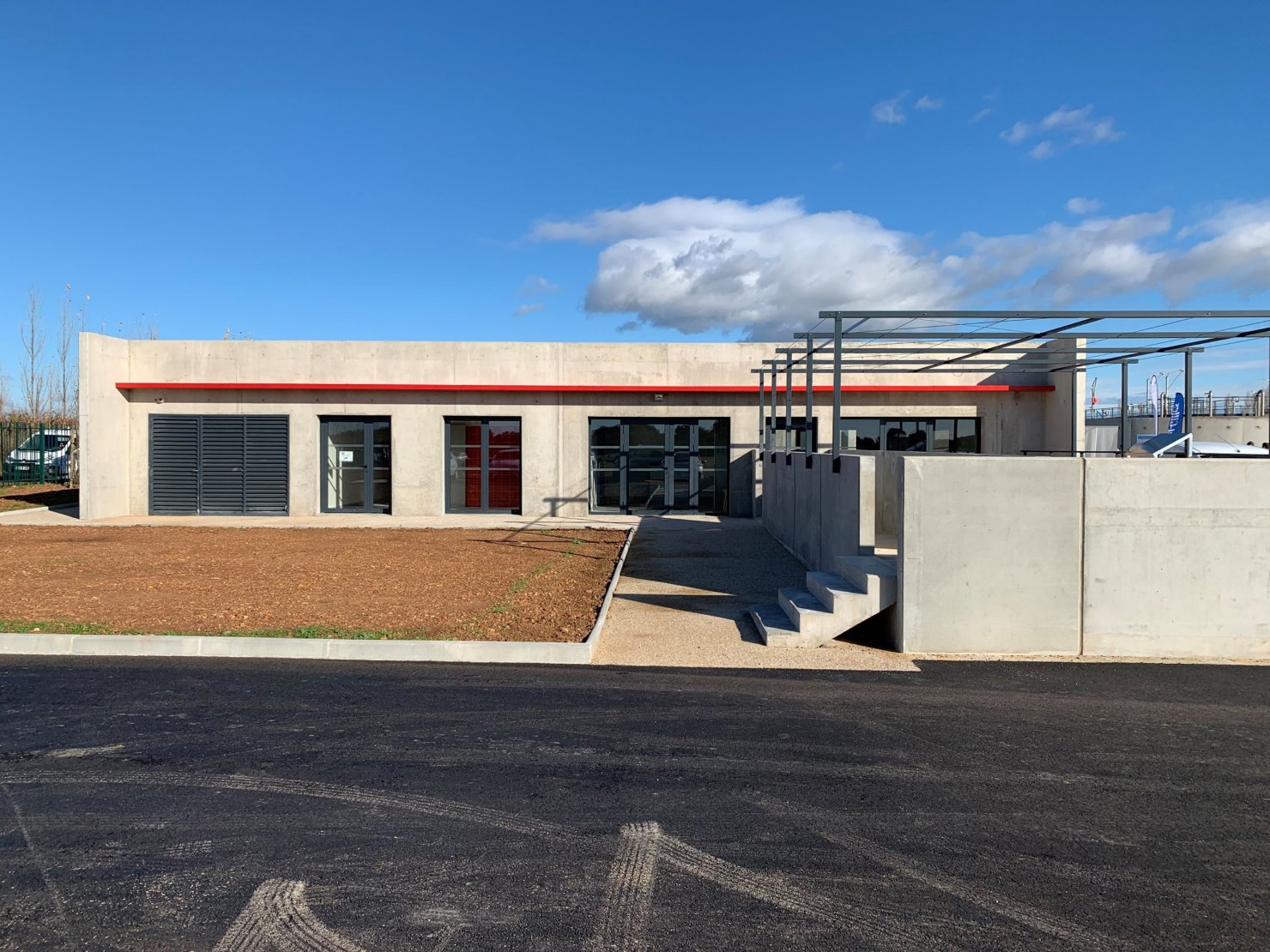

Le bâtiment en fin de travaux

Photo : AB SUD INGÉNIERIE

Le bâtiment en fin de travaux

Photo : AB SUD INGÉNIERIE

Fiche opération

  • Usages : bureaux (salle de réunion, bureau et salle de repos, laboratoire) et vestiaires de la station d’épuration, parcours pédagogique sur le thème de l’eau
  • Localisation : Petit Chemin d’Espeyran, 30258 Saint-Gilles
  • Démarche qualité : Bâtiment Durable Occitanie
    • Climat : Méditerranée
    • Densité : Rural
    • Référentiel : v 3.2

Situation géographique

Choix constructif / équipement

Système constructif

  • Structure : béton
  • Plancher haut :
    • Dalle béton isolée par l’extérieur par 12 cm de mousse de polyuréthane et en sous-face (faux-plafond) par de la laine de verre (R = 7,2 m².K/W)
  • Murs extérieurs :
    • Murs en béton de 20 cm isolés par l’intérieur par 12 cm de laine de bois (R = 3,2 m².K/W)
    • Béton laissé brut en extérieur
  • Plancher bas
    • Dalle béton isolée en sous-face sur 1,5 m en périphérie par du polystyrène extrudé (R = 2,5 m².K/W)
  • Menuiseries :
    • Châssis : aluminium
    • Vitrages : (Uw = 1,45 à 1,76 W/(m².K))
    • Occultations : stores extérieurs en toile

Équipements

  • Chauffage et refroidissement :
    • Bureaux, hall, labo : système VRV gainable avec capteurs de présence
    • Sanitaire : panneaux rayonnants (P = 2000 W)
  • Eau Chaude Sanitaire :
    • 3 ballons de 50 L à production instantanée (douches, ménage, repos)
  • Ventilation :
    • Salle de réunion : double-flux
    • Sanitaire et vestiaires : simple-flux
  • Eclairage  :
    • LED généralisé
    • Puits de lumière naturelle dans les vestiaires

Chiffres-clé

Calendrier prévisionnel

  • Début des travaux : avril 2018
  • Livraison : novembre 2019

Surfaces

  • SDP : 253 m²

Coûts

  • Budget travaux pour l’ensemble de la STEU : 7,6 M€ HT

Consommations énergétiques

  • Consommation d’énergie primaire visée (tous usages) : 206 kWhep/m².an
    • Chauffage : 34,9 kWhep/m².an
    • Refroidissement : 12,4 kWhep/m².an
    • ECS : 15 kWhep/m².an
      (Chauffage + Refroidissement + ECS = 62,3)
    • Eclairage : 31 kWhep/m².an
    • Ventilation et auxiliaires : 12,2 kWhep/m².an
    • Autres usages électriques (poste de supervision, appareils de mesure labo...) : 100 kWhep/m².an
  • Consommation d’énergie primaire réelle (tous usages - moyenne sur 2 années) : 176 kWhep/m².an
    • Chauffage + Refroidissement + ECS = 83,25 kWhep/m².an
    • Eclairage : 3,25 kWhep/m².an
    • Ventilation et auxiliaires : 17,2 kWhep/m².an
    • Autres usages électriques (poste de supervision, appareils de mesure labo...) : 72,25 kWhep/m².an

Productions énergétiques

  • Aucune
