Groupe scolaire Gratian | Aucamville (31)

Le projet de construction du groupe scolaire Gratian à Aucamville a été reconnu Bâtiment Durable Occitanie niveau OR en phase Conception en avril 2022.

Face à la croissance de la commune en forte hausse, créant une saturation des capacités d’accueil des 4 écoles actuelles, la commune d’Aucamville, située au nord de Toulouse, a souhaité la construction d’un nouveau groupe scolaire de 15 classes au cœur du futur quartier Gratian et en lisière de la base de loisirs Cornac.

Il accueillera 410 élèves en période scolaire et 350 sur les temps périscolaires, et restera ouvert en période de vacances scolaires dans le but d’optimiser son occupation. Une mutualisation de certaines salles avec les habitants du quartier est également prévue.

L’établissement sera conçu avec des matériaux naturels et locaux : bois massifs labellisés Bois des Pyrénées, briques de terre crue et cuites des briqueteries familiales du bassin toulousain.

Côté énergie, outre une production photovoltaïque en partie autoconsommée, le bâtiment utilisera la géothermie pour la production de chaleur et de rafraîchissement. Dans une démarche de conception « low tech » impliquant les usagers, les salles de classes seront ventilées naturellement.

Le volet paysager a été particulièrement travaillé pour des objectifs de confort et de bonne gestion de l’eau : cour OASIS avec de nombreux espaces verts et une forte proportion de pleine terre (30%), toitures partiellement végétalisées (30%), récupération de l’eau de pluie pour l’arrosage, revêtements perméables des cours et des places de stationnement.

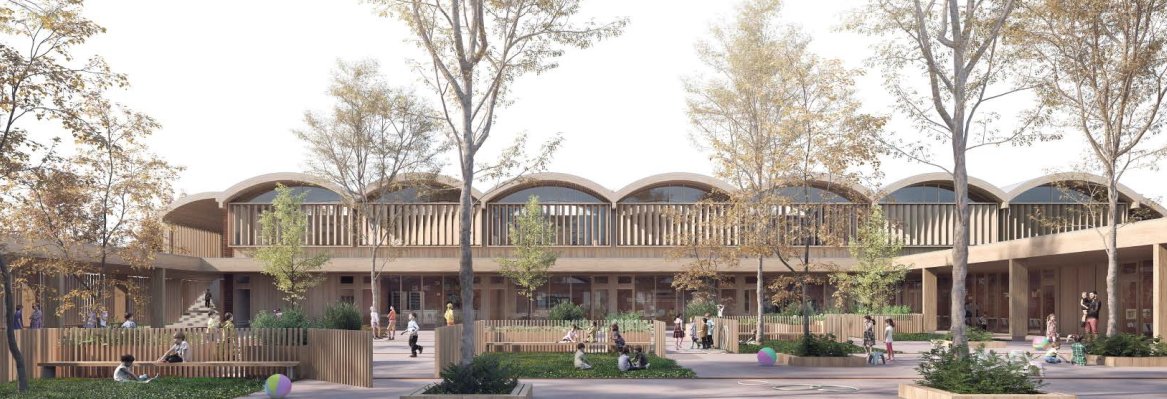

Perspective projet

Photo : 360° architectes

Perspective projet

Photo : 360° architectes

Axonométrie

Photo : 360° architectes

A consulter également :

Fiche opération

  • Usages : 15 classes (6 maternelles et 9 élémentaires), 1 salle de restauration, 1 salle plurivalente, bureaux administratifs, locaux techniques
  • Localisation : Lacourtensourt, 31140 Aucamville
  • Démarche qualité : Bâtiment Durable Occitanie
    • Climat : Plaines et Collines
    • Densité : Péri-urbain
    • Référentiel : v 3.31

Situation géographique

Choix constructif / équipement

Système constructif

  • Structure : poteaux – poutres bois
  • Murs extérieurs MOB : (R = 5,1 m².K/W)
    • Parement extérieur en brique de terre cuite extrudée
    • Ossature bois avec isolation laine de bois 14,5 cm et contreventement en plaque de fibre-gypse
    • Doublage intérieur plaque de plâtre avec isolation laine de roche 5 cm
  • Plancher bas : sur terre-plein : (R = 3,3 m².K/W)
    • Chape béton 7 cm
    • Isolation en polystyrène extrudé 12 cm
    • Dalle en béton bas carbone 20 cm
  • Plancher haut :
    • Toitures voûtes : (R = 7,7 m².K/W)
      • Couverture ventilée zinc à joint debout
      • Caissons bois avec isolation ouate de cellulose insufflée 30 cm
      • Sous-face en lattis bois avec isolation acoustique 3 cm
    • Toitures terrasses : (R = 7,3 m².K/W )
      • Végétalisation 10 cm et couche drainante 5 cm OU membrane EPDM clair OU EPDM et platelage bois sur plots
      • Isolation en polyuréthane 16 cm
      • Platelage bois massif et solives en bois lamellé collé
      • Sous-face en lattis bois avec isolation acoustique 3 cm
  • Murs intérieurs non porteurs :
    • briques de terre crue extrudées 14 cm enchâssées dans structure porteuse en bois lamellé-collé
  • Planchers intermédiaires :
    • Chape béton 7 cm
    • Isolation en polystyrène extrudé 8 cm
    • Panneaux bois sur structure bois lamellé-collé
    • Sous-face en lattis bois avec isolation acoustique 3 cm
  • Menuiseries extérieures  :
    • Châssis : mixte bois/aluminium
    • Vitrages : double vitrage (Uw = 1,4 et Sw = 0,54 à 0,56)
    • Occultations : brise-soleil orientables, claustra, stores intérieurs

Équipements techniques

  • Chauffage :
    • Production : PAC eau/eau ; 18 sondes géothermiques verticales (130 m de profondeur) ; P = 2 x 60 kW ; COP = 5,5
    • Emission : plancher chauffant 80 W/m²
  • Refroidissement :
    • Production : géocooling ; P échangeur = 60kW
    • Emission : plancher rafraichissant 23 W/m²
  • Ventilation :
    • Ventilation naturelle dans les salles de classe, activité, …
    • CTA (centrale de traitement d’air) double-flux pour dortoirs et salles polyvalentes
    • VMC (ventilation mécanique contrôlée) simple-flux pour les sanitaires
  • Eau Chaude Sanitaire :
    • Chauffe-eaux instantanés pour salles de classe, activités...
    • Ballons ECS de faible capacité pour locaux ménages, ...
    • Chauffe-eau thermodynamique 200 L pour l’office de la cuisine
    • Lave-vaisselle alimenté en EFS et production d’ECS par PAC intégrée
  • Eclairage :
    • LED ; Commande manuelle dans les logements ; Détection dans les parties communes
  • Production d’énergie :
    • Photovoltaïque en autoconsommation (à 53%)
    • 96 m² de panneaux monocristalin ; P = 20 kWc

Chiffres-clé

Calendrier

  • Début des travaux : décembre 2022
  • Livraison : rentrée scolaire 2024

Caractéristiques

  • Nombre de bâtiments : 1
  • Nombre de niveaux : 2
  • Nombre d’élèves : 410 sur le temps scolaire, 350 sur le temps périscolaire
  • Classement ERP : 3e catégorie, type R, N et L

Surfaces

  • Surface de plancher : 3000 m²
  • SU : 3223 m²

Coûts

  • Budget prévisionnel travaux : 7,4 M€ HT
  • Coût au m² (hors VRD, honoraires) : 2331 € HT/m²
  • Coût VRD : 693 k€ HT
  • Coût honoraires : 751 k€ HT
  • Coût total au m² : 2780 € HT

Consommations énergétiques

  • Consommation d’énergie primaire réglementaire 5 usages : 58 kWhep/m².an
  • Consommation d’énergie primaire prévisionnelle (STD) 5 usages : 41,5 kWhep/m².an
    • Chauffage : 16,4 kWhep/m².an
    • ECS : 11,9 kWhep/m².an
    • Eclairage : 8,2 kWhep/m².an
    • Ventilation : 4 kWhep/m².an
    • Auxiliaires : 1 kWhep/m².an

Productions énergétiques

  • Production photovoltaïque :
    • 17,8 kWhep/m².an
    • Production estimée : 24 MWh/an
