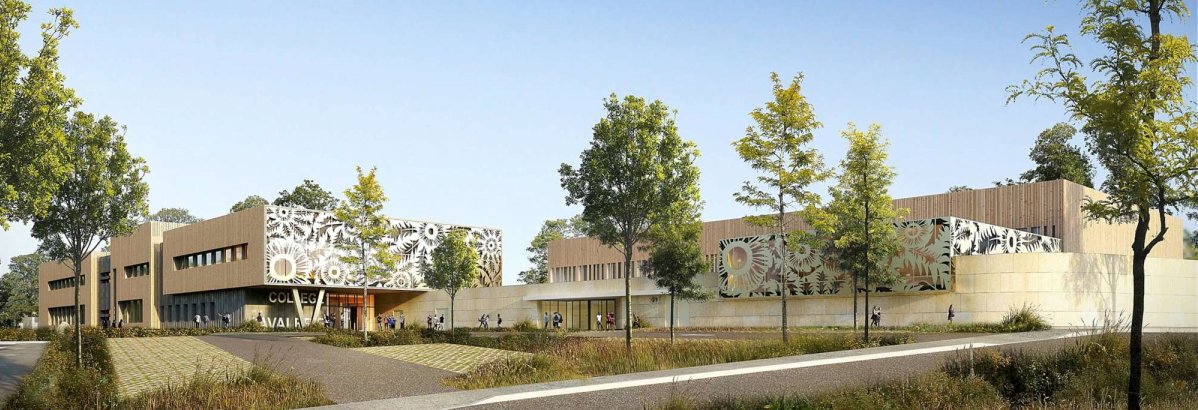

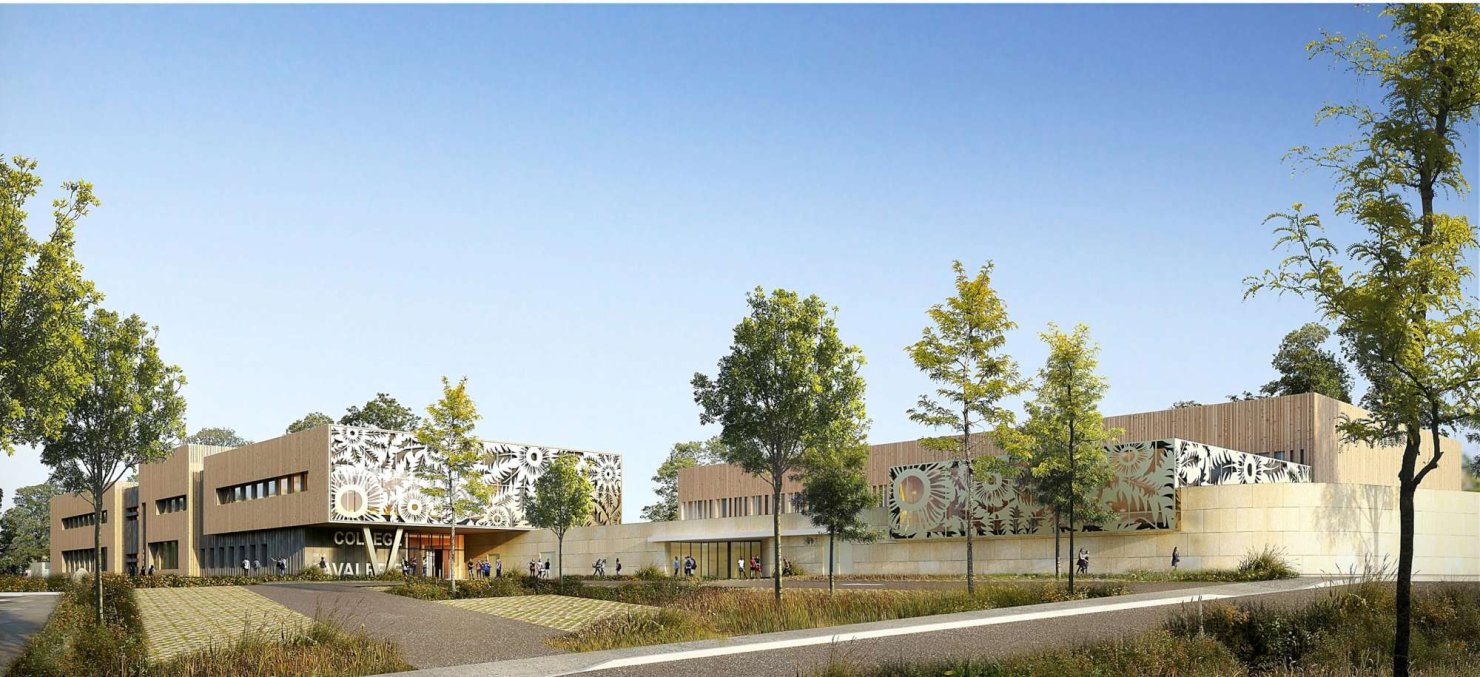

Collège et Gymnase du Larzac | La Cavalerie (12)

Système constructif

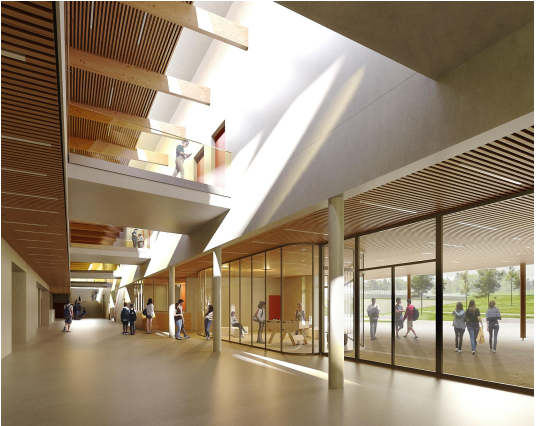

COLLEGE

• Murs extérieurs :
  • MURS EN PAILLE : Bâtiment d’enseignement RdC et R+1 : Bardage bois (4 cm) ou bardage zinc (0,5 cm) + Liteaux (2,2 cm) + contre-liteaux bois (ou volige bois) (2,2 cm) + Panneau bois (1,3 cm) (stabilité au feu) + Paille (37 cm) + Panneau bois (1,3 cm) (stabilité au feu) + Laine de roche (7cm) (passage des réseaux dans la parois) + Plâtre BA18 (1,8 cm) (R = 7.3 m².K/W)

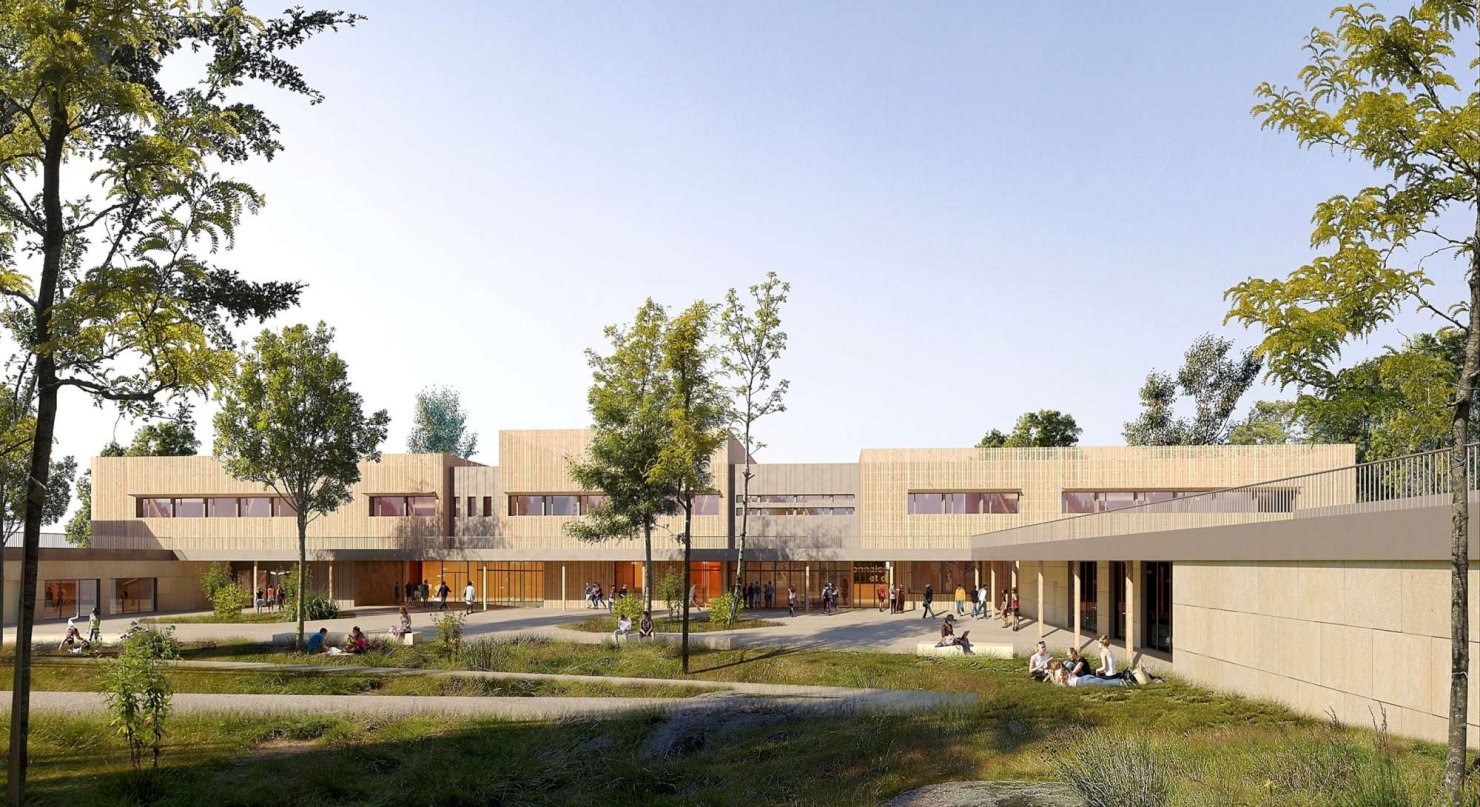

  • MURS EN PIERRE : Parois sur cour de récréation côté salle polyvalente et restauration : Pierre massive (35 cm) (matériaux robuste et pérenne) + Isolant textile recyclé + Plâtre BA18 (1.8 cm) (R = 3.8 m².K/W)
  • MURS EN BETON ITE : Parois extérieures sur aile administration et retour local vélos : Bardage Zinc + Liteaux (2,2 cm) + volige bois (2,2 cm) + Isolant laine de bois (20 cm) + voile béton (20 cm) + Plaque BA18 (1,8 cm) (R = 5.5 m².K/W)
  • MURS SHEDS OSSATURE BOIS : Sheds en toiture du bâtiment d’enseignement : Bardage bois (4 cm) + Panneau bois (1,3 cm) + Laine de bois (20 cm) + Panneau bois (1,3 cm) (R = 5.5 m².K/W)
  • MURS EN BETON ITI : Façade Est de l’aile de restauration : Voile béton (20 cm) + Isolant laine Textile recyclé (20 cm) + Plaque BA18 (1,8 cm) (R = 5.2 m².K/W)
• Toiture :
  • TOITURE CLT : Bâtiment d’enseignement : Membrane TPO (polyoléfine) + Isolation laine de roche (24 cm) + Panneau bois CLT (6 cm) (R = 6.2 m².K/W)
  • TOITURE JARDIN : Bâtiment Restauration et Aile « espaces socio-culturels » : Terre végétale (30 cm) + Couche drainante (5 cm) + Polystyrène rigide (16 cm) + Dalle béton (25 cm) (R = 7.5 m².K/W)
• Plancher bas :
  • DALLE SUR TERRE-PLAIN : Bâtiment enseignement : Revêtement de sol dur (1 cm) + Chape béton (8 cm) + PSE (14 cm) + Dalle béton (20 cm) (R = 4.9 m².K/W)
  • DALLE SUR VIDE SANITAIRE : Aile Restauration : Revêtement de sol dur (1 cm) + Chape (6 cm) + Dalle béton (20 cm) + Laine de bois (15 cm) (R = 5.1 m².K/W)
• Menuiseries :
  • Châssis : aluminium à rupteur de pont thermique – option bois-alu -** Double vitrage Uw moyen =1.6 W/m².K
  • Protections : Casquette au Sud, lames aluminium horizontales Est ; BSO Est et Sud ; résille aluminium Ouest

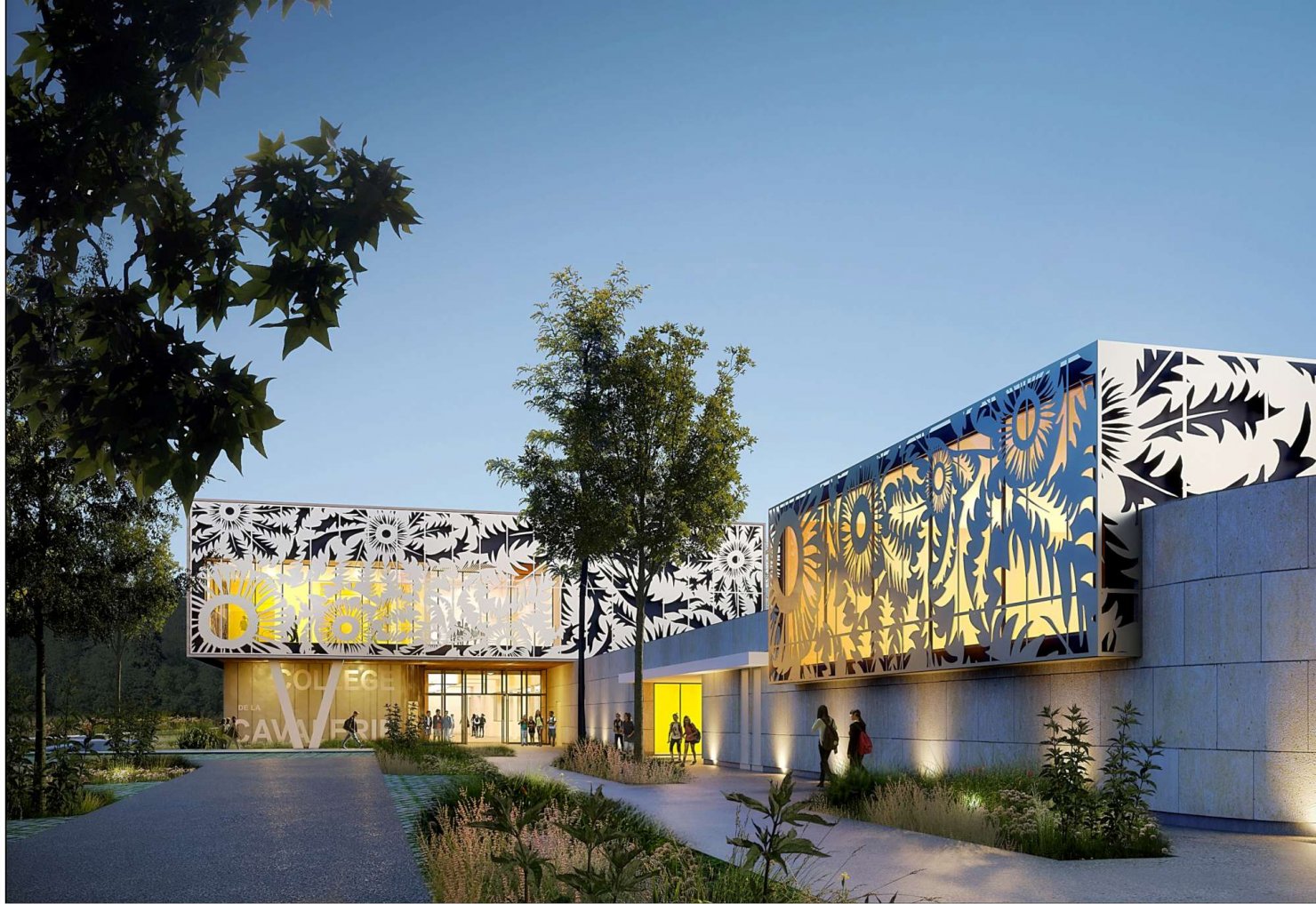

GYMNASE

• Murs extérieurs :
  • MURS PERIPHERIQUES EN PIERRE : Locaux vestiaires : Pierre massive (35 cm) + Isolant textile recyclé (20 cm) + Plâtre BA18 (1,8 cm) (R = 3.8 m².K/W)
  • MURS EN BETON ITI : Salle annexe : Voile béton (20 cm) + Isolant textile recyclé (20 cm) + Plâtre BA18 (1,8 cm) (R = 5.2 m².K/W)
  • MURS OSSATURE BOIS : Grande salle de jeu : Bardage bois (4 cm) + Panneau de bois (1,3 cm) + Laine de bois (20 cm) + Panneau bois (1,3 cm) (R = 5.5 m².K/W)
• Toitures :
  • TOITURE GYMNASE : Membrane TPO (polyoléfine) + Isolation laine de roche (18 + 8 cm) + Bac acier perforé (1 cm) (R = 6.5 m².K/W)
  • TOITURE JARDIN : Vestiaires Espaces d’accueil Bande technique Ouest : Terre végétale (30 cm) + Couche drainante (5 cm) + Polystyrène rigide (16 cm) + Dalle béton (25 cm) (R = 7.5 m².K/W)
• Planchers bas : Vestiaires Espace d’accueil
  • Revêtement de sol dur (1 cm) + Chape béton (8 cm) + PSE (14 cm) + Dalle béton (20 cm) (R = 4.9 m².K/W)
• Menuiseries :
  • Châssis : aluminium à rupteur de pont thermique – option bois-alu + Polycarbonate
  • Double vitrage Uw moyen =1.6 W/m².K
  • Protections : lames aluminium horizontales fixes Sud ; résille aluminium Nord

Biosourcés Géosourcés Locaux : ossature bois, BTMC, murs paille, bardage bois, pierre massive, isolant coton recyclé, isolant laine de bois, enduits terre ou enduits plâtre en murs

Équipements

• Chauffage : Mutualisé Collège - Gymnase :
  • Chaufferie bois plaquettes 200 kWr = 82% •Chaudière Gaz naturel 420 kW appoint/secours - rPCI> 102%
  • COLLEGE Collège :Radiateurs (60°C/40°C) - 39 W/m² Plancher chauffant (35°C/25°C) 50,7 W/m²
  • GYMNASE : Panneaux Rayonnants Radiateurs (60°C/40°C) - 39 W/m²
• Eau Chaude Sanitaire :
  • COLLEGE •Sanitaires : ballons électriques décentralisés •Restauration réseau bouclé / Module BOOSTHERM (récup. chaleur fatale des Ch. Froides Pos.) •Ballon combiné eau préchauffée/appoint électrique (9 kW) - 750L
  • GYMNASE : Sanitaires (réseau bouclé) •Production via chaufferie bois/gaz •Ballon tampon 500 L
• Ventilation :
  • Ventilation double flux généralisée, r > 85% - Filtration G4/F7 (AN) ; M5 (AE) - Débits :Salles de classe : 18m3/h/pers , Salles de sports : 25 m³/h/pers - Puissance absorbée max entre 0,61 et 0,75 W/m³ suivant CTA
• Rafraîchissement : COLLEGE :
  • Refroidissement du local informatique uniquement Split system Inverter P = 5 kW
  • Brasseurs d’air sans pale
• Eclairage  :
  • LED < 5 W/m² - Détecteur de présence : sanitaires, circulations, ..- Détecteurs de présence et luminosité et Interrupteur pour extinction forcée - Ajout d’une cellule photoélectrique et d’une horloge pour l’éclairage extérieur
• Production d’énergie :
  • Base : Photovoltaïque 2 x 89,6 kWc 2 x 280, soit 560 panneaux. Surfaces : 2 x 448 m², soit 896 m²
  • Option : Photovoltaïque 2 x 98,6 kWc 2 x 308, soit 616 panneaux. Surfaces : 2 x 493 m², soit 986 m²
