École Joseph Delteil | Grabels (34)

Le projet de réhabilitation de l’école Joseph Delteil à Grabels a été reconnu Bâtiment Durable Occitanie niveau OR en février 2023 pour sa phase Conception.

Construite dans les années 1990 et agrandie dans les années 2000 et 2010, l’école élémentaire Joseph Delteil - qui accueille 400 élèves ainsi que des activités périscolaires et de loisirs pendant les vacances - présente un grand inconfort thermique et acoustique et pâti d’une image désuète notamment liée à des cours très minéralisées.

Le projet de rénovation vise à améliorer prioritairement les conforts d’été et d’hiver, en travaillant à la fois sur les bâtiments et sur les espaces extérieurs. Son ambition écologique est élevée : réduction de la consommation d’énergie du bâtiment supérieure à 60% par rapport à la situation actuelle, utilisation d’énergies renouvelables et de matériaux biosourcés pour se mettre en conformité avec le décret tertiaire de la loi ELAN, recours à des solutions éco-responsables pour le rafraîchissement du bâtiment, végétalisation et désimperméabilisation des cours avec pour ambition de réintroduire de la biodiversité dans l’école.

L’innovation du projet repose sur une ITE paille à base de caissons en ossature bois préfabriqués, couplée à des systèmes de ventilation naturelle hybride.

Ce projet de référence pour la ville de Grabels entend démontrer le caractère reproductible de la solution ITE paille préfabriquée pour réhabiliter de façon performante et biosourcée le parc existant de bâtiments construits en parpaings creux, tout en participant à la montée en compétence de la filière bâtiment locale.

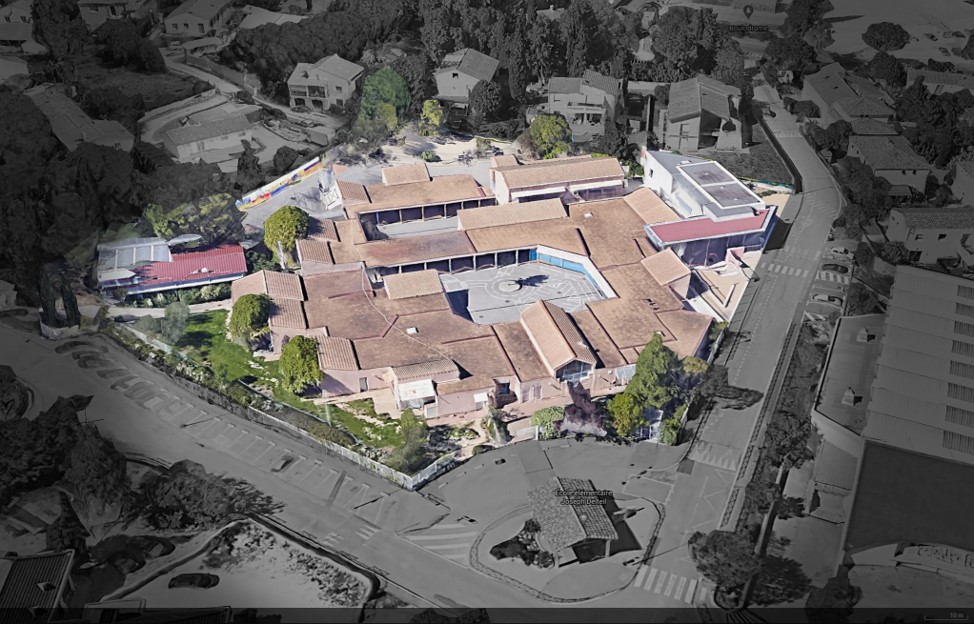

L’école existante dans son voisinage

Photo : Atelier Méditerranéen

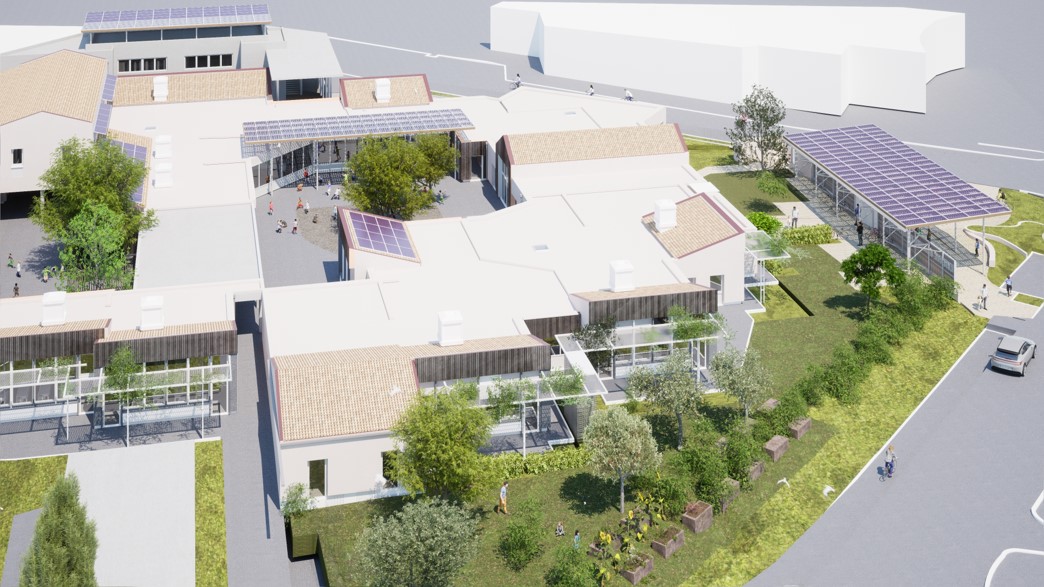

Axonométrie depuis l’Ouest

Photo : Atelier Méditerranéen

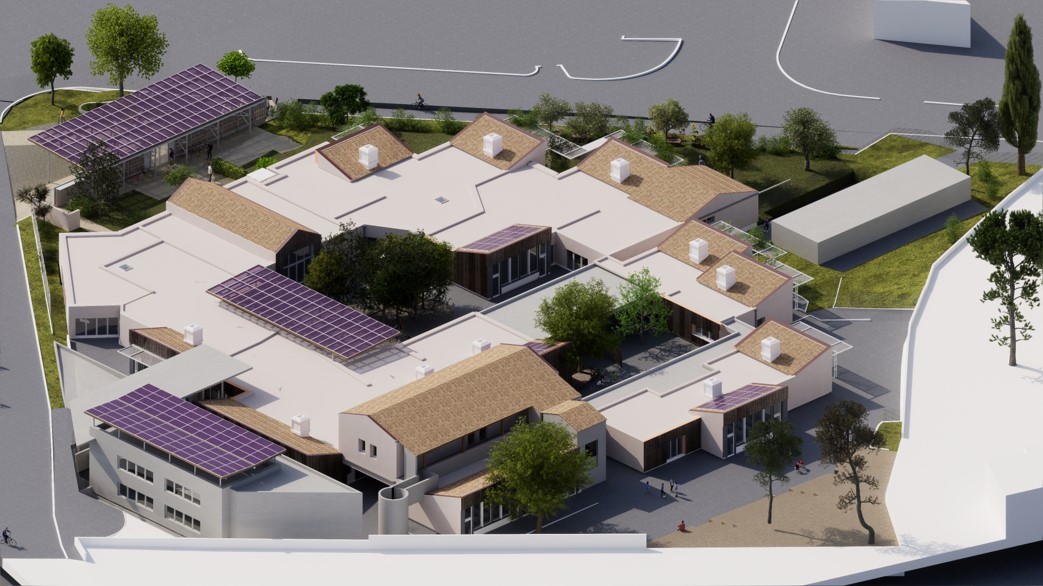

Axonométrie depuis l’Ouest

Photo : Atelier Méditerranéen

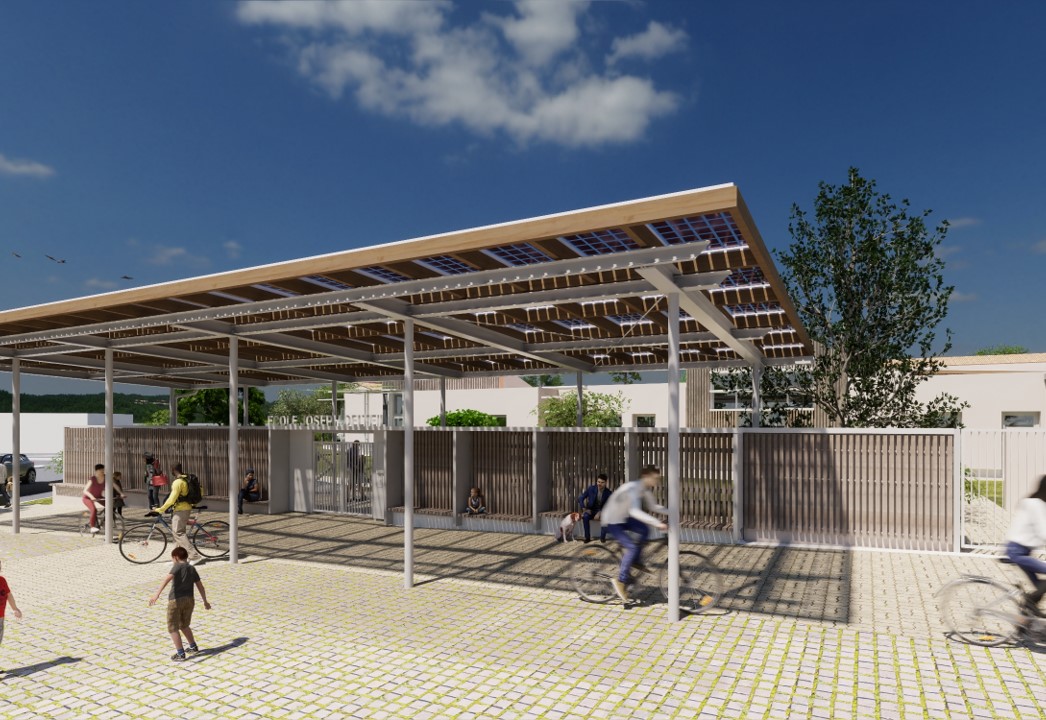

Confortement de la rue scolaire

Photo : Atelier Méditerranéen

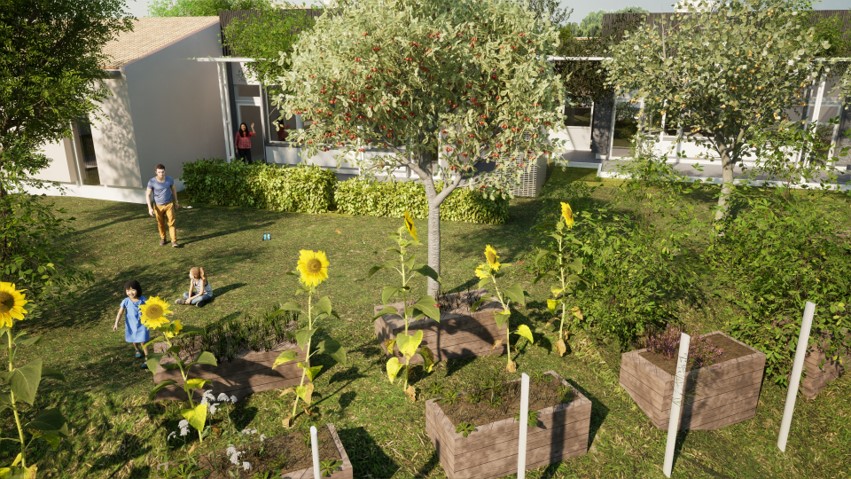

Les potagers de la cour Ouest

Photo : Atelier Méditerranéen

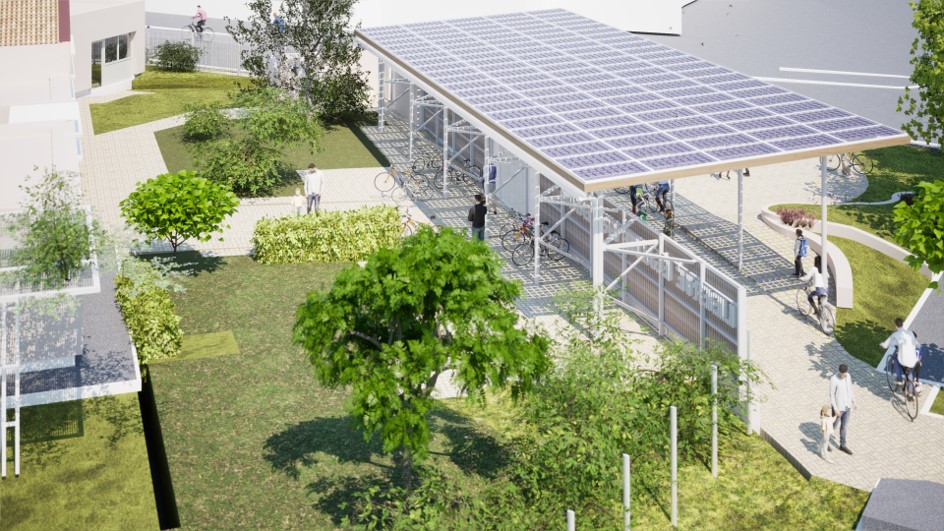

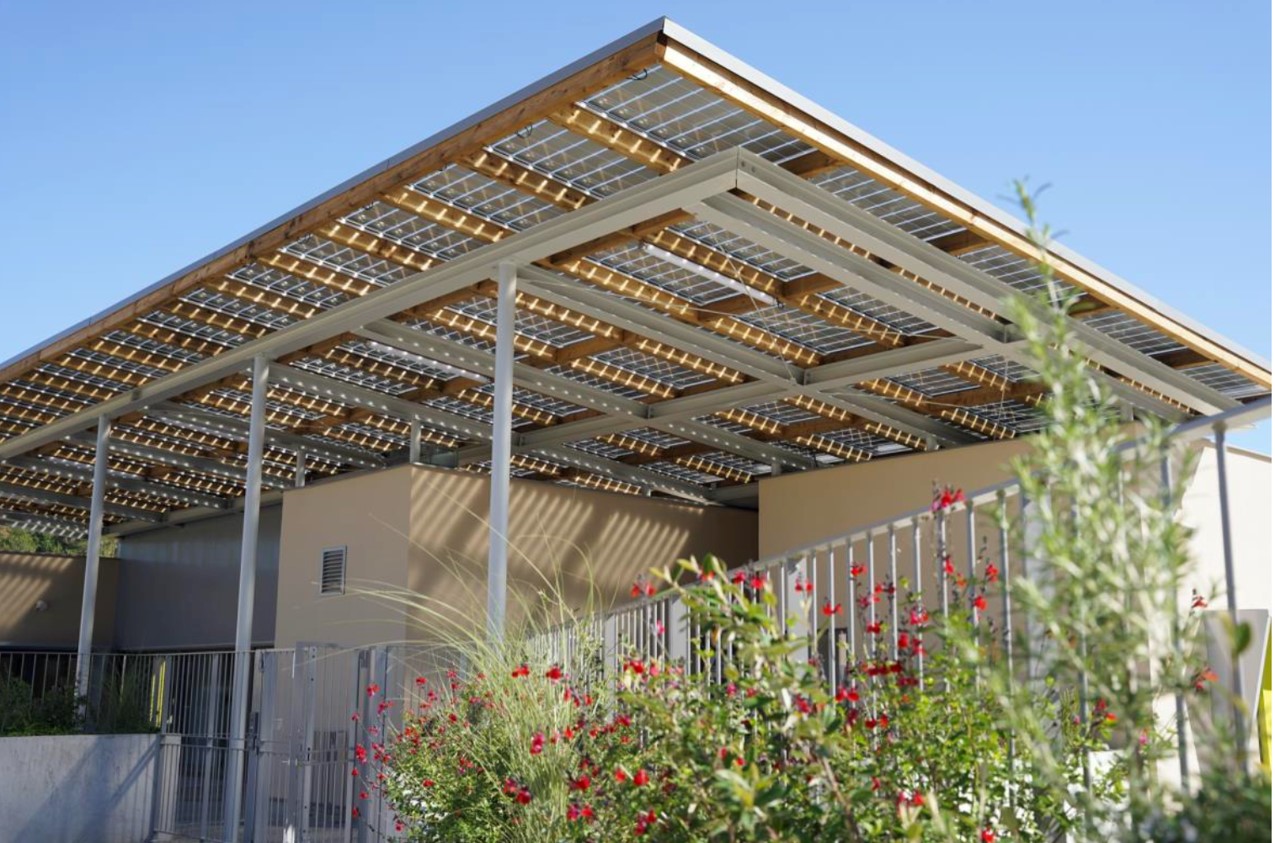

Ombrière photovoltaïque sur l’extension de 2012

Photo : Atelier Méditerranéen

Parvis d’entrée

Photo : Atelier Méditerranéen

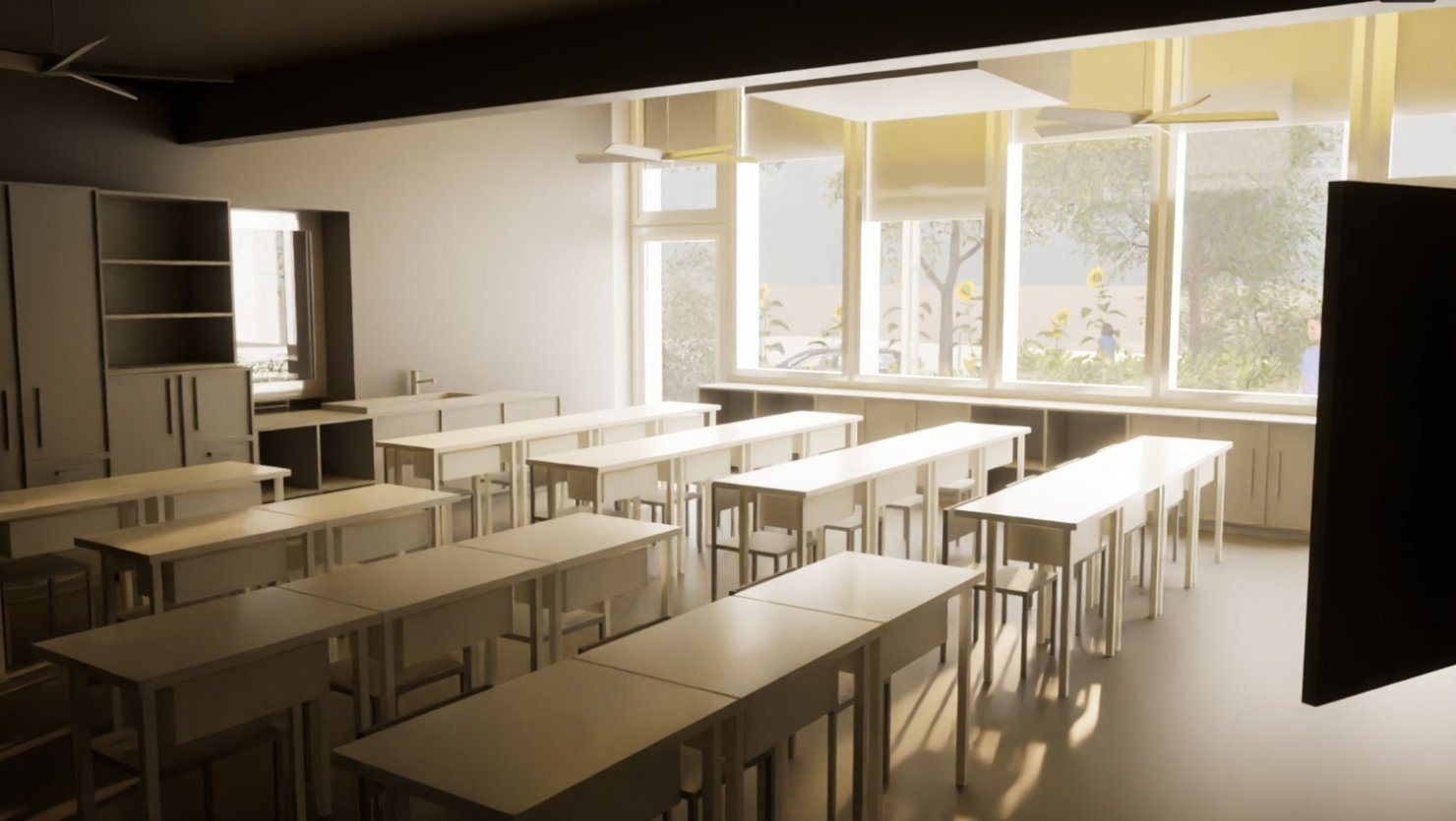

Perspective intérieure

Photo : Atelier Méditerranéen

Fiche opération

  • Usages : enseignement (15 classes - 390 élèves), périscolaire, centre de loisirs pendant les vacances
  • Localisation : Rue Mgr Roucairol, 34790 Grabels
  • Démarche qualité : Bâtiment Durable Occitanie
    • Climat : Méditerranée
    • Densité : Péri-urbain
    • Référentiel : v 3.32

Situation géographique

Choix constructif / équipement

Système constructif

  • Mode constructif : poteaux-poutres béton (existant)
  • Murs extérieurs :
    • Type 1 : ITE caissons bois - bottes de paille de 22 cm (neuf) sur murs en blocs de béton creux isolés par l’intérieur par 8 cm de polystyrène expansé (existant) (R = 6,7 m².K/W)
    • Type 2 : ITE fibre de bois 16 cm sous enduit ou bardage (R = 6,4 m².K/W)
  • Toiture :
    • Terrasse : dalle béton isolée par au-dessus par 4 cm de polystyrène expansé (existant) et 16 cm de laine de roche (neuf) (R = 5,4 m².K/W)
    • Pente : laine de roche 29 cm sous rampants (R = 7,5 m².K/W)
  • Plancher bas :
    • Sur extérieur : dalle béton isolée en sous-face par 15 cm de laine de bois (R = 4,1 m².K/W)
    • Sur terre-plein : dalle béton non isolée (existant)
  • Menuiseries extérieures :
    • Châssis : mixte bois-alu
    • Vitrages : double vitrage (Uw = 1,4 W/m².K)
    • Occultations : store vénitien ou enroulable

Équipements techniques

  • Chauffage :
    • Production : chaudière gaz existante conservée P = 80 kW ; chaudière gaz condensation P = 100 kW ajoutée
    • Emission : radiateurs à eau chaude existants
  • Refroidissement :
    • Hall A et B zones refuges : froid aéraulique
  • Ventilation :
    • Hall A et B : 2 CTA double flux
    • Classes : naturelle par tourelles double-flux en toiture (système « windcatcher »)
  • Eau Chaude Sanitaire :
    • Cuisine et ATSEM : 2 ballons électriques existants
    • Bureau périscolaire, local ménage, douche : ajout de 3 ballons électriques (V = 15 L, 15 L, 50 L)
  • Eclairage :
    • Existant
  • Production d’énergie :
    • Panneaux photovoltaïques : 25 kWc (existant) + 88 kWc ; 300 m² sur préau (biverre) et 150 m² sur toiture (monocristallin)

Chiffres-clé

Calendrier

  • Début des travaux : juin 2023
  • Livraison : juillet 2024

Caractéristiques

  • Nombre de bâtiment : 1
  • Classification ERP : 3e catégorie

Surfaces

  • SU totale : 2300 m²
  • SU rénovation : 2170 m²

Coûts

  • Budget prévisionnel travaux : 3,6 M€ HT
  • Coût au m² (hors VRD, honoraires) : 1420 € HT/m²
  • Coût VRD : 540 k€ HT

Consommations énergétiques

  • Consommation d’énergie primaire 5 usages sans PV :
    • conventionnelle (RTex) : 54 kWhep/m².an
    • prévisionnelle (STD) : 60 kWhep/m².an
  • Consommation d’énergie primaire tous usages avec production d’EnR incluse :
    • conventionnelle (RTex) : -16 kWhep/m².an
    • prévisionnelle (STD) : -2 kWhep/m².an

Productions énergétiques

  • Production photovoltaïque
